পণ্যের বিবরণ:
|
| মডেল নম্বার: | একে 60 | ড্রিল রক কঠোরতা: | এফ = 6-20 |
|---|---|---|---|
| আদর্শ: | ঘূর্ণন তুরপুন রিগ | ব্যবহার: | অ্যাঙ্কর তুরপুন, নির্মাণ |
| ড্রিলিং গভীরতা: | 60m | ড্রিলিং ব্যাস: | 90-150mm |
| বায়ু খরচ: | 16-40m3 / মিনিট | পাইপ দৈর্ঘ্য তুরপুন: | 1500mm |
| হোল অ্যাঙ্গেল রেঞ্জ: | 0-360 ° | রোটারি গতি: | 30-60 আর / মিনিট |
| রোটারি টর্ক: | 1500N.M | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 12V |
| ক্ষমতা: | 12KW | ওজন: | 65kgs |
| লক্ষণীয় করা: | crawler mounted drill rig,construction drilling equipment |
||
হালকা ওজন নির্মাণ ইঞ্জিনিয়ারিং অ্যাঙ্কর ড্রিলিং ডাউন হোল সরঞ্জাম আইএসও / সিই এ কে 60
ডিজেল ইঞ্জিন এবং বৈদ্যুতিন মোটর ড্রাইভ উপলব্ধ
প্রয়োগ

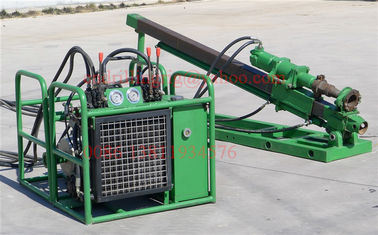

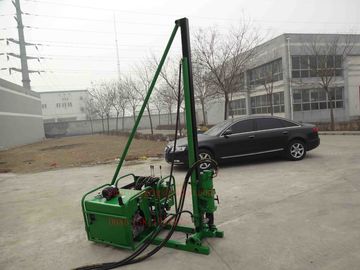

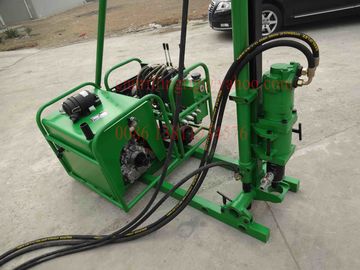

একে -60 কনস্ট্রাকশন অ্যাঙ্কর ড্রিলিং রিগ একটি সম্পূর্ণ জলবাহী পরিচালিত শীর্ষ ড্রাইভ পাওয়ার হেড ড্রিল।এই ইঞ্জিনিয়ারিং ড্রিলিং রিগটি জলবিদ্যুৎ কেন্দ্র, রেলপথ বা মহাসড়ক প্রকল্পগুলির পাশের opeালের ভারী শুল্ক প্রটেনশন অ্যাঙ্কর গর্ত, পাশাপাশি নিকাশীর গর্ত ড্রিল করতে ব্যবহৃত হয়।এটি ভূতাত্ত্বিক দুর্যোগ প্রতিরোধ বা সমাধানের জন্য যেমন ভূমিধস এবং পাথর ধস ইত্যাদিও ব্যবহৃত হত। এছাড়াও, এটি ছোট আকারের জল ভাল এবং উচ্চ-চাপ জেট গ্রাউটিং গর্ত ড্রিল করতেও ব্যবহৃত হয়।রিগ ইতোমধ্যে বিভিন্ন প্রকল্পে যেমন ইউনান, গুয়াংসি, সিচুয়ান, গুইঝৌ এবং হুবেই প্রদেশে অবস্থিত জলবিদ্যুৎ কেন্দ্রগুলিতে এবং এক্সপ্রেসওয়েগুলিতে যেমন নিনবো-তাইজহু-ওয়েঞ্জহু (ঝিজিয়াংয়ে), হুয়াংহান-হ্যাংজু (চেজিয়াংয়ে), ডালি-বাওশান (ইউনানে) এটি চীনে মাঝারি শুল্ক নোঙ্গর করা-পুনর্বহালকরণ প্রকল্পগুলির প্রথম অগ্রাধিকার হয়ে দাঁড়িয়েছে।
বৈশিষ্ট্য
1. নির্মাণের ড্রিলিং রিগটিতে দুর্দান্ত তুরপুন ক্ষমতা, প্রয়োগের বিস্তৃত পরিসর, দ্রুত তুরপুন গতি এবং উচ্চ তুরপুন দক্ষতা, পাশাপাশি দুর্ঘটনা দূর করার শক্তিশালী ক্ষমতা রয়েছে।
২. শীর্ষ ড্রাইভ পাওয়ার হেডের আউটপুট স্পিন্ডে এক্সটেনশন প্রক্রিয়া কার্যকরভাবে ড্রিলিং সরঞ্জামগুলিকে সুরক্ষা দেয়।শীর্ষস্থানীয় ড্রাইভ পাওয়ার হেড এবং গর্তের শীর্ষ প্লেটটিকে বিপরীত দিকের দিকে সেট করার সময় এটি গর্তের প্রবণতা কোণ পরিসর এবং ড্রিল উচ্চতা কোণ গহ্বরকে বাড়িয়ে তুলতে পারে।
৩. ড্রিল ফ্রেমে ফ্রন্ট-মাউন্টড অ্যাডজেটেবল কলামগুলির একটি সেট মাস্ট ফ্রন্ট-এন্ডের উচ্চতা সামঞ্জস্য করার জন্য ব্যবহৃত হয়, যা কাজের অবস্থানের সাথে সারিবদ্ধ হওয়ার জন্য এটি সুবিধাজনক করে তোলে।
৪. রিগ স্ট্রাকচার পৃথক গ্রুপ ডিজাইন, এটি ভাল ডিসস্যাম্বিলিটি, দ্রুত এবং সুবিধাজনক মাউন্ট এবং পরিবহন, ভাল কাজের পরিবেশ এবং নিম্ন শ্রম শক্তি পাশাপাশি রিমোট কন্ট্রোল এবং অপারেশনকে আশ্বাস দেয়।
৫. মাস্টকে অক্জিলিয়ারি পার্টস (আনুভূমিক অক্ষ এবং বাকলস) দিয়ে ড্রিল ফ্রেম ছাড়াই তাত্ক্ষণিক স্টেজিংয়ের উপর স্থির করা যেতে পারে, যা রগের ওজন এবং বেঁধে পরিবহনের পরিবহনকে ব্যাপকভাবে হ্রাস করা সম্ভব করে তোলে।
The. আমদানিকৃত হাইড্রোলিক মোটর, অন্যান্য প্রধান সমাবেশ পছন্দসইভাবে গৃহীত নামী এবং উচ্চ মানের পণ্যগুলি তার স্থিতিশীল চলমান কর্মক্ষমতা, নির্ভরযোগ্য পণ্যের গুণমান এবং দীর্ঘ সেবা জীবন নিশ্চিত করে।মানগুলির উচ্চতর গ্রেডের এবং পরিধানের অংশগুলির সিরিজাইজেশনের কারণে এটির ভাল বিনিময়যোগ্যতা রয়েছে।
Full. সম্পূর্ণ জলবাহী ড্রাইভ এবং অপারেটিং, স্টেপলেস শিফট, সাধারণ অপারেট, সুবিধাজনক রক্ষণাবেক্ষণ এবং কয়েকটি পরা অংশ।
৮. এটি বিভিন্ন ড্রিলিং পদ্ধতির সাথে ব্যবহার করা যেতে পারে যেমন কার্বাইড বিট ড্রিলিং, ক্রোধের তুরপুন, ডিটিএইচ হাতুড়ি ড্রিলিং, ফলোআপ কেসিং ড্রিলিং ইত্যাদি etc.
স্পেসিফিকেশন
| তুরপুন ক্ষমতা | AK60 (ইঞ্জিন শক্তি) |
| প্রকার | জলবাহী (4 অংশ) |
| গর্ত গভীরতা | 60 মি |
| গর্তের ব্যাস | Φ70-Φ150 মিমি |
| তুরপুন রড (ব্যাস × দৈর্ঘ্য) | 76 মিমি * 1500 মি / 89 × 1500 মিমি |
| হোল কোণ পরিসীমা | 0-360 ° |
| শীর্ষ ড্রাইভ পাওয়ার হেড আউটপুট গতি | 30-60 আর / মিনিট |
| শীর্ষ ড্রাইভ পাওয়ার হেড আউটপুট টর্ক | 1500 এনএম |
| শীর্ষ ড্রাইভ পাওয়ার হেড স্ট্রোক স্ট্রোক | 1800 মিমি |
| মাস্ট স্লাইড স্ট্রোক | 500 মিমি |
| শীর্ষ ড্রাইভ পাওয়ার হেড সর্বাধিক উত্তোলন ক্ষমতা | 40 কেএন |
| শীর্ষ ড্রাইভ পাওয়ার হেডের সর্বাধিক থ্রাস্ট শক্তি | 15 কেএন |
| জলবাহী সিস্টেমের রেটযুক্ত চাপ | 20 এমপিএ |
| তুরপুন গাইড ধরণ | জলবাহী সিলিন্ডার ফিড |
| জলবাহী বাতা | উপলব্ধ |
| ইঞ্জিন / মোটর | কিপুর |
| প্রকার | 4-স্ট্রোক, সরাসরি ইনজেকশন |
| সিলিন্ডার | দ্বি-সিলিন্ডার, ভি-যমজ |
| শীতলকরণ ব্যবস্থা | ঠান্ডা বাতাস |
| মডেল | কেডি 2 ভি 86 এফ |
| শক্তি | 12 কিলোওয়াট |
| কাজের গতি | 3600rpm |
| ওজন | 65 কেজি |
| জলব কাঠামো | গিয়ার পাম্প |
| প্রকার | গিয়ার পাম্প (3 ইউনিয়ন পাম্প) |
| প্রবাহ হার | 16/12 / 5L / মিনিট |
| চাপ | 18 এমপিএ |
প্যাকিং এবং বিতরণ
সেবা
বিক্রয়োত্তর সেবা ব্যবস্থায়, আমরা আইএসও -9000 সিরিজ অনুযায়ী কঠোরভাবে নিয়ন্ত্রণ ব্যবস্থা স্থাপন করি, এই সিস্টেমে প্রযুক্তির তারিখ এবং সমস্যার সমাধান সমাধান এবং প্রতিরোধমূলক ব্যবস্থা যে কোনও রক্ষণাবেক্ষণ প্রকল্পে সরবরাহ করা হবে, সমস্ত খুচরা যন্ত্রাংশ নতুন ব্যবহৃত হবে ইনস্টলেশন নির্দেশাবলী, প্যাকিং তালিকা, প্রস্তুতকারকের নির্দেশ, যোগ্যতা এবং ওয়্যারেন্টি শংসাপত্র সহ OEM পণ্য
