পণ্যের বিবরণ:
|
| মডেল নম্বার: | কোর ব্যারেল সদর দপ্তর | টাইপ: | ডাবল কোর ব্যারেল |
|---|---|---|---|
| স্ট্যান্ডার্ড: | AQ BQ NQ HQ PQ | পণ্যের নাম: | কোর ব্যারেল সমাবেশ |
| আবেদন: | তারের লাইন কোর তুরপুন | রঙ: | কালো |
| প্যাকেজ: | কাঠের বাক্স প্যাকেজ | সিরিজ: | DCDMA তারের লাইন Q সিরিজ |
| ওজন: | 13.70 কেজি | ব্যাস: | BC NC HC PC BC3 NC3 HC3 PC3 T সিরিজ |
| দৈর্ঘ্য: | 1.5 মি, 3 মি | ||
| লক্ষণীয় করা: | এপিআই স্ট্যান্ডার্ড এইচকিউ কোর ব্যারেল,সারফেস ওয়্যারলাইন ড্রিলিং HQ কোর ব্যারেল,ওভারশট এইচকিউ কোর ব্যারেল সমাবেশ |
||

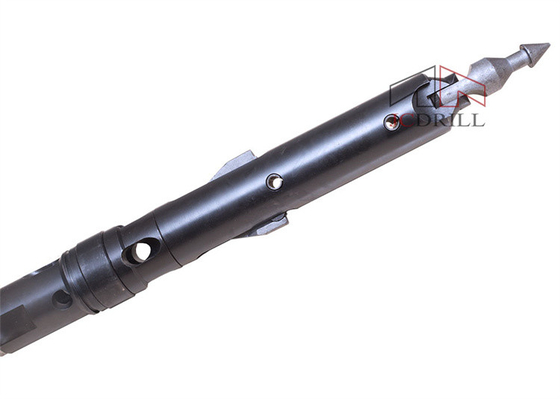

এপিআই স্ট্যান্ডার্ড ওভারশট অ্যাসেম্বলি ডবল টিউব মাইনিং ড্রিলিং টুলস সারফেস ওয়্যারলাইন ড্রিলিং এর জন্য HQ কোর ব্যারেল
>> ভূমিকা
একটি ওয়্যারলাইন কোরিং সিস্টেমের মধ্যে রয়েছে কোর ব্যারেল অ্যাসেম্বলি এবং ওভারশট অ্যাসেম্বলি। কোর ব্যারেল অ্যাসেম্বলিটি ভিতরের টিউব গ্রুপ এবং বাইরের টিউব গ্রুপের সমন্বয়ে গঠিত। ভিতরের এবং বাইরের টিউবের মান দৈর্ঘ্য 1.5 মিটার এবং 3 মিটার।
হেড অ্যাসেম্বলি প্রদান করে: ভিতরের টিউব অ্যাসেম্বলির সন্নিবেশ এবং পুনরুদ্ধারের অনুমতি দেওয়ার জন্য ল্যাচিং এবং পিভটিং স্পিয়ারপয়েন্ট মেকানিজম, একটি বিয়ারিং অ্যাসেম্বলি যাতে ভিতরের টিউব স্থির থাকে এবং ড্রিলিং করার সময় নমুনা ক্ষতি এড়াতে, তরল চাপ অপারেটিং ইঙ্গিত এবং তরল নিয়ন্ত্রণ ভালভ।
সমস্ত হেড অ্যাসেম্বলিতে একটি শাট অফ ভালভ অ্যাসেম্বলি রয়েছে যা ড্রিল অপারেটরকে একটি তরল চাপ সংকেত প্রদান করে যখন ভালভের সদস্যরা সংকুচিত হয়, যা একটি পূর্ণ বা অবরুদ্ধ অভ্যন্তরীণ নল নির্দেশ করে।

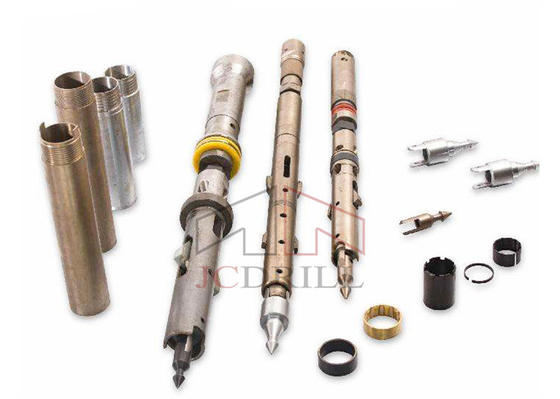

কোর ব্যারেল অ্যাসেম্বলিটি ভিতরের-টিউব গ্রুপ এবং বাইরের-টিউব গ্রুপের সমন্বয়ে গঠিত। ভিতরের-টিউব গ্রুপটি গঠিত:হেড অ্যাসেম্বলি, ইনার টিউব, কোর লিফটার কেস, কোর লিফটার, স্টপ রিং।
অভ্যন্তরীণ-টিউব গ্রুপ ড্রিলিং প্রক্রিয়া চলাকালীন মূল নমুনা সংগ্রহ করে এবং বাইরের-টিউব গ্রুপ থেকে স্বাধীন।বাইরের-টিউব গ্রুপটি মূল ব্যারেল উপাদানগুলির অবশিষ্টাংশ নিয়ে গঠিত:
লকিং কাপলিং, অ্যাডাপ্টার কাপলিং, বাইরের টিউব।
বাইরের-টিউব গ্রুপটি সর্বদা গর্তের নীচে থাকে এবং ড্রিলিং প্রক্রিয়া চলাকালীন অভ্যন্তরীণ-টিউব গ্রুপটি রাখে।
| আইডি# | আইটেম | বর্ণনা | ইউনিট | ওজন (কেজি) |
| AQ | ||||
| 1-11 | 3 মি কোর ব্যারেল | SZJ-AQ-3000 | সেট | 24.27 |
| 1-11 | 1.5 মি কোর ব্যারেল | SZJ-AQ-1500 | সেট | 15.29 |
| বিকিউ | ||||
| 1-11 | 3 মি কোর ব্যারেল | SZJ-BQ-3000 | সেট | 40.45 |
| 1-11 | 1.5 মি কোর ব্যারেল | SZJ-BQ-1500 | সেট | ২৫.৪৯ |
| NQ | ||||
| 1-11 | 3 মি কোর ব্যারেল | SZJ-NQ-3000 | সেট | 64.88 |
| 1-11 | 1.5 মি কোর ব্যারেল | SZJ-NQ-1500 | সেট | 47.31 |
| সদর দপ্তর | ||||
| 1-11 | 3 মি কোর ব্যারেল | SZJ-HQ-3000 | সেট | 98.30 |
| 1-11 | 1.5 মি কোর ব্যারেল | SZJ-HQ-1500 | সেট | 67.53 |
| পিকিউ | ||||
| 1-11 | 3 মি কোর ব্যারেল | SZJ-PQ-3000 | সেট | 142.50 |
| 1-11 | 1.5 মি কোর ব্যারেল | SZJ-PQ-1500 | সেট | 100.29 |
| ডবল টিউব পৃষ্ঠ | ||||
| আকার (পৃষ্ঠ অন্বেষণ ড্রিল) | মেট্রিক সিস্টেম (মিমি) | ইম্পেরিয়াল সিস্টেম (এ) | ||
| গর্তের ব্যাস | মূল ব্যাস | গর্তের ব্যাস | মূল ব্যাস | |
| বিকিউ | 60 | 36.4 | 2.36 | 1.43 |
| NQ | 75.7 | 47.6 | 2.98 | 1.88 |
| সদর দপ্তর | 96.1 | 63.5 | 3.78 | 2.5 |
| পিকিউ | 122.7 | 85 | 4.83 | ৩.৩৪ |
| ট্রিপল টিউব পৃষ্ঠ | ||||
| NQ3 | 75.7 | 45 | 2.98 | 1.78 |
| HQ3 | 96.1 | 61.1 | 3.78 | 2.41 |
| PQ3 | 122.7 | 83 | 4.83 | 3.27 |
>> সদর দপ্তর প্রধান সমাবেশ কাঠামো চিত্র
| আইডি# | আইটেম | বর্ণনা | ইউনিট | ওজন (কেজি) |
| 1-29 | প্রধান সমাবেশ | HQ-TKZC | সেট | 18.90 |
| 1 | বর্শা | HQ-TK-LMT | পিসি | 0.27 |
| 2 | Detent বসন্ত | HQ-TK-DWTH | পিসি | 0.01 |
| 3 | ডিটেন্ট পিন | HQ-TK-DWX | পিসি | 0.02 |
| 4 | স্পিয়ারহেড পয়েন্ট বেস | HQ-TK-MTZ | পিসি | 0.8 |
| 5 | ল্যাচ প্রত্যাহার কেস | HQ-TK-HSG | পিসি | 2.9 |
| 6 | স্পিরিং এর পিন | TXX-11*35 | পিসি | 0.01 |
| 7 | স্প্রিং পিন (2) | TXX-12.7*70 | গ্রুপ | 0.08 |
| 8 | বোল্ট | LS-M8*25 | পিসি | 0.01 |
| 9 | ধাবক | HQ-TK-DP | পিসি | 0.2 |
| 10 | কম্প্রেশন বসন্ত | HQ-TK-YSTH | পিসি | 0.2 |
| 11 | আপার ল্যাচ বডি | HQ-TK-TKJ | পিসি | 2.2 |
| 12 | লিঙ্ক(2) | HQ-TK-LJB | জোড়া | 0.12 |
| 13 | ল্যাচ (2) | HQ-TK-TKB | জোড়া | 0.66 |
| 14 | স্পিরিং এর পিন | TXX-12.7*50 | পিসি | 0.03 |
| 15 | অবতরণ কাঁধ | HQ-TK-XGH | পিসি | 0.15 |
| 16 | সীল ভালভ | HQ-TK-MFF | পিসি | 0.02 |
| 17 | লোয়ার ল্যাচ বডি | HQ-TK-XGJT | পিসি | 2.3 |
| 18 | স্টোভার লক বাদাম | HQ-TK-TJLM | পিসি | 0.25 |
| 19 | টাকু | HQ-TK-ZZ | পিসি | 2.7 |
| 20A | বন্ধ বন্ধ ভালভ হার্ড | HQ-TK-FP | পিসি | 0.05 |
| 20B | বন্ধ বন্ধ ভালভ নরম | HQ-TK-FP-H | পিসি | 0.05 |
| 21 | ওয়াশার সামঞ্জস্য করা (2) | HQ-TK-JGD | গ্রুপ | 0.28 |
| 22 | ভারবহন(2) | ZC-569306 | গ্রুপ | 0.35 |
| 23 | থ্রাস্ট রিং | HQ-TK-ZCHT | পিসি | 0.25 |
| 24 | টাকু বুশিং | HQ-TK-ZCZ | পিসি | 1.6 |
| 25 | ভারবহন | ZC-51305 | পিসি | 0.17 |
| 26 | কম্প্রেশন বসন্ত | HQ-TK-ZZTH | পিসি | 0.3 |
| 27 | তালা বাদাম | ZSLM-M24 | পিসি | 0.1 |
| 28 | ভিতরের টিউব ক্যাপ সমাবেশ | HQ-TK-NGJTZC | পিসি | ৩.০৭ |
| 28A | ভিতরের টিউব ক্যাপ | HQ-TK-NGJT | পিসি | 2.8 |
| 28B | গ্রীস ফিটিং | ZYZ-M6*1 | পিসি | 0.01 |
| 28C | বল(2) | GQ-22 | গ্রুপ | 0.08 |
| 28ডি | ভালভ বডি পরীক্ষা করুন | HQ-TK-FYG | পিসি | 0.18 |
>> প্যাকেজ ও চালান
>> আমাদের সম্পর্কে
|
JCDRILL ব্যবহারকারীদের উচ্চ মানের মাইনিং এবং ড্রিলিং সমাধান প্রদান করে, আমরা সবসময় "গুণমানের দ্বারা বেঁচে থাকা, ক্রেডিট দ্বারা উন্নয়ন" এর কৌশলগত ধারণার উপর ফোকাস করি।
আমরা রক ব্লাস্টিং ড্রিলিং রিগ, ওয়াটার ওয়েল ড্রিলিং রিগ, ডায়মন্ড কোর ড্রিলিং রিগ, অ্যাঙ্কর ড্রিলিং রিগ এবং আপেক্ষিক আনুষাঙ্গিক এবং ড্রিলিং পরিষেবাগুলির গবেষণা, উন্নয়ন এবং উত্পাদনে বিশেষায়িত করেছি।ক্রমাগত আমাদের উন্নত প্রযুক্তি, চমৎকার সরঞ্জাম, কঠোর পরীক্ষার উপায় এবং ভাল পরিষেবা নেটওয়ার্ক সহ সমস্ত গ্রাহকদের জন্য পেশাদার ড্রিলিং সমাধান প্রদান করে, যা আমাদের ব্র্যান্ড "JCDRILL" কে বাজারের একটি ভাল চিত্র প্রতিষ্ঠা করে, এখন, আমাদের পণ্যগুলি দেশীয় বাজারের 50% এবং রয়েছে 40 টিরও বেশি দেশে রপ্তানি করা হয়েছে, এবং আমরা নভেম্বর, 2002 এ ISO9001: 2000 প্রদান করেছি।
চমৎকার প্রযুক্তি এবং দৃঢ় বাজার পরিষেবা ক্ষমতা সহ, আমাদের কাছে একটি সাউন্ড মার্কেটিং সিস্টেম এবং চমৎকার সার্ভিস সাপোর্ট সিস্টেম উভয়ই রয়েছে, যা আমাদের দেশে এবং বিদেশে গ্রাহকদের আস্থা অর্জন করতে সাহায্য করে, আমরা ড্রিলিং রিগ ব্যবহারকারীদের উচ্চ মানের পেশাদার এয়ার কম্প্রেসার সমাধান এবং আপেক্ষিক প্রদান করতে পারি। বিক্রয়োত্তর পরিষেবাও।
|
