পণ্যের বিবরণ:
|
টাইপ: | কোর ড্রিলিং রিগ | ডিল গভীরতা ক্ষমতা: | 1000M (BQ) |
---|---|---|---|
গর্তের ব্যাস: | BQ, NQ, HQ, PQ | ড্রিল কোণ: | 45°-90° |
সর্বোচ্চ ঘূর্ণন টোক: | 3700N.m | আবেদন: | খনির |
ইঞ্জিন: | কামিন্স 6CTA8.3-C180 | ক্ষমতা ফিরে টানুন: | 30KN |
মোট ওজন: | 9300 কেজি | ইঞ্জিন ক্ষমতা: | 145 কিলোওয়াট |
আকার: | 5100×2200×2650mm | ||
লক্ষণীয় করা: | কোর তুরপুন মেশিন,জলবাহী কোর তুরপুন মেশিন |

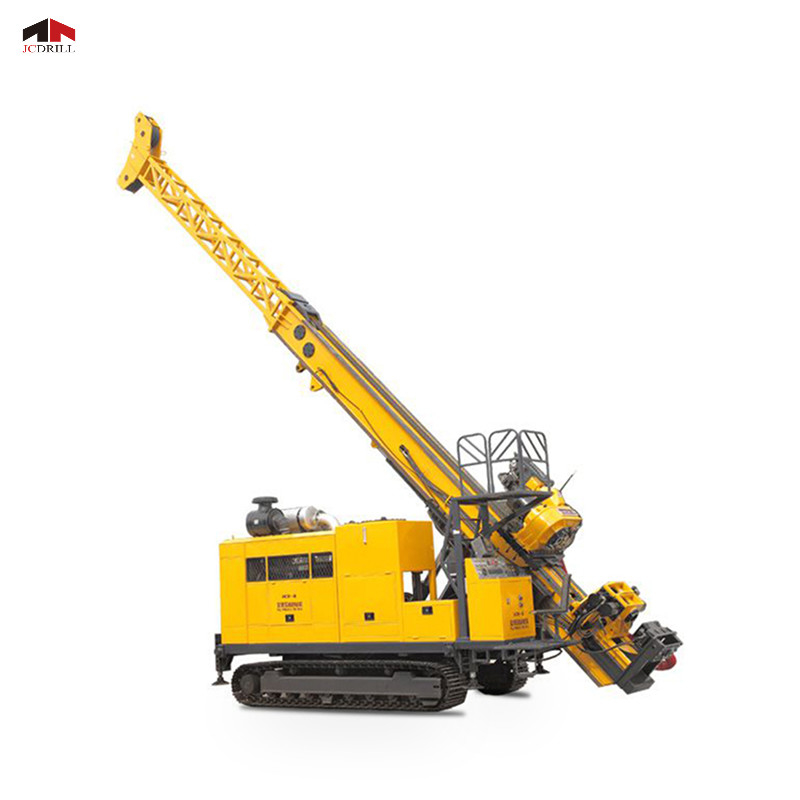

সম্পূর্ণ হাইড্রোলিক ডায়মন্ড কোর ড্রিল রিগ ক্রলার স্কিড এবং ট্রেলারে মাউন্ট করা হয়েছে
আবেদন
সম্পূর্ণ হাইড্রোলিক এবং রোটেটরের JCD1000 হাইড্রোলিক কোর ড্রিলিং রিগটি তার-লাইন কোরিং প্রযুক্তি গ্রহণ করেছে, বিশ্বের উন্নত কাউন্টিতে কঠিন খনিজ সঞ্চয়ের সম্ভাবনার জন্য প্রভাবশালী টাইপ রিগ হয়েছে।এটি চীনে ড্রিলিং কৌশল এবং তুরপুন সরঞ্জামের উন্নয়নশীল দিক। এই ধরনের হাইড্রোলিক ভূতাত্ত্বিক ড্রিল রিগ আমদানি করা পণ্যের বিকল্প হতে পারে।
বৈশিষ্ট্য
এটি ভূতত্ত্ব, ধাতুবিদ্যা, কয়লা, পেট্রোলিয়াম, প্রাকৃতিক গ্যাস, ভূগর্ভস্থ জল এবং অন্যান্য শিল্পের অনুসন্ধান এবং প্রত্যাশায় প্রয়োগ করা যেতে পারে।JCD1000 হাইড্রোলিক কোর ড্রিলিং রিগ একটি সিরিজ মোটর ড্রাইভিং পাম্প দিয়ে সজ্জিত।3.5m (11.5 ফুট) স্ট্রোক সহ রোটেটরের খাওয়ানো এবং উত্তোলন সরাসরি সিলিন্ডারের কাঠামোতে চালিত হয়।টাকুটির ঘূর্ণন একটি একক ইঞ্জিন দ্বারা চালিত হয়।এতে গতির পরিসরের চারটি যান্ত্রিক পরিবর্তন রয়েছে এবং স্টিপল পরিবর্তনের সাথে গতি হাইড্রোলিকভাবে সামঞ্জস্য করা যেতে পারে।জলবাহী ভূতাত্ত্বিক ড্রিল রিগ গঠনে সহজ।এটা হালকা এবং স্থানান্তর জন্য সহজ;মাস্তুলের স্লাইডিং এবং মাটি স্পর্শ করার কাজ রয়েছে;টাকুটি হাইড্রোলিক সিলিন্ডার দিয়ে উত্তোলন এবং নামানো হয়;এটি পরিবহন এবং স্থানান্তরের জন্য ভাঁজ করা যেতে পারে।টাকু গর্ত বড় ব্যাস হয়.
স্পেসিফিকেশন
JCD1000 হাইড্রোলিক কোর ড্রিলিং রিগ এর ডিজেল ইঞ্জিন | মডেল | কামিন্স 6BTA5.9-C180 (টার্বোচার্জড এবং চার্জ ওয়াটার কুলড) |
উত্পাটন | 5.9L (1.56 ইউএস গ্যালন) | |
শক্তি | 132Kw (180HP) | |
রেট করা RPM (ফ্যাক্টরি সেটিং) | 2200rpm | |
জলবাহী ভূতাত্ত্বিক ড্রিল রিগের ড্রিলিং ক্ষমতা | বিকিউ হাইড্রোলিক কোর ড্রিলিং রিগ | 1000 মি (3280 ফুট) |
এনকিউ হাইড্রোলিক কোর ড্রিলিং রিগ | 700m (2296 ফুট) | |
সদর দপ্তর ভূতাত্ত্বিক ড্রিল রিগ | 500 মি (1640 ফুট) | |
PQ জলবাহী ভূতাত্ত্বিক ড্রিল রিগ | 300 মি (984 ফুট) | |
ঘূর্ণন মোটর | হাইড্রোলিক মোটর-ভেরিয়েবল মেকার: SAUER-DANFOSS | |
RPM | চার শিফট/ স্টিপল পরিবর্তন 0-1100 RPM | |
অনুপাত | ১ম ১৪.৪২২:১ ২য় ৮.১৭১:১ ৩য় ৪.৫১৯:১ ৪র্থ ২.৬৫২:১ | |
ড্রিল হেড JCD1000 হাইড্রোলিক কোর ড্রিলিং রিগ | হেড ওপেনার | পিভটিং স্টাইল, ম্যানুয়াল অ্যাকচুয়েটেড |
হাইড্রোলিক চক (PQ) | হাইড্রোলিকভাবে খোলা, ডিস্ক স্প্রিং ক্ল্যাম্পিং, সাধারণত সি ক্লোজড টাইপ অক্ষীয় ধারণ ক্ষমতা 222 400 N | |
সর্বোচ্চটর্ক জলবাহী ভূতাত্ত্বিক ড্রিল রিগ | 3700 N·m(2727 lbf·ft) | |
ব্যাস ধরুন | 121 মিমি (4.76 ইঞ্চি) | |
সর্বোচ্চটাকু এর উত্তোলন ক্ষমতা | 150 kN(33720 lbf) | |
সর্বোচ্চফিডিং পাওয়ার হাইড্রোলিক কোর ড্রিলিং রিগ | 60 kN(13480 lbf) | |
রোটেটর, উইঞ্চ মাড পাম্প এবং লেভেলিং জ্যাক চালানোর জন্য হাইড্রোলিক পাম্প অক্ষীয় পিস্টন পরিবর্তনশীল স্থানচ্যুতি ট্রিপলেক্স পাম্প।লোড সেন্সিং সিস্টেম সহ। | নির্মাতা: DANFOSS 1ম পাম্প: 31.5MPa এ 148LPM দ্বিতীয় পাম্প: 28MPa তৃতীয় পাম্পে 120LPM: 16MPa এ 50 এলপিএম | |
ক্ষমতা JCD1000 জলবাহী কোর ড্রিলিং রিগ | 310 L (82 ইউএস গ্যালন) | |
উত্তোলন বল (একক তার) | 57kN(12814 lbf) (বেয়ার ড্রাম) | |
উত্তোলনের গতি (একক তার) | 38-70মি/মিনিট (বেয়ার ড্রাম) | |
জলবাহী ভূতাত্ত্বিক ড্রিল রিগ উত্তোলন করুন | ইস্পাত তারের ব্যাস | 18 মিমি (0.71 ইঞ্চি) |
ইস্পাত তারের দৈর্ঘ্য | 50 মি (164 ফুট) | |
উত্তোলন বাহিনী (একক তার) | 1200 কেজি (2646 পাউন্ড) (বেয়ার ড্রাম) | |
উত্তোলনের গতি (একক তার) | 60-90মি/মিনিট (বেয়ার ড্রাম) | |
ইস্পাত তারের ব্যাস | 5.3 মিমি (0.2 ইঞ্চি) | |
ইস্পাত তারের দৈর্ঘ্য | 1000 মি (3280 ফুট) | |
মাস্ট উচ্চতা | 9.6 মি (31.49 ফুট) | |
মাস্ট সামঞ্জস্য কোণ | 0°—90° | |
তুরপুন কোণ | অনুভূমিক থেকে 90º উল্লম্ব নিচে 45º বন্ধ | |
ফিড পুল | 15000 কেজি (33075 পাউন্ড) | |
মাস্তুল | ফিড থ্রাস্ট | 6000 কেজি (13230 পাউন্ড) |
রড টান | 3 মি বা 6 মি (9.84 ফুট বা 19.68 ফুট) | |
খাওয়ানো স্ট্রোক | 3500 মিমি (137.80 ইঞ্চি) | |
স্লিপেজ স্ট্রোক | 600 মিমি (23.62 ইঞ্চি) | |
টাইপ | পারস্পরিক পাম্প Triplex প্লাঙ্গার | |
কাদা পাম্প | মডেল | BW160/10 |
স্ট্রোক | 70 মিমি (2.76 ইঞ্চি) | |
নির্গত চাপ | 2.5, 4.0, 6.5, 10.0 MPa (363, 580, 943, 1450 psi) | |
ক্ল্যাম্পিং স্কোপ | 55.5-110 মিমি (2.19-4.33 ইঞ্চি) গর্তের মাধ্যমে Ф154 মিমি(6.06 ইঞ্চি) | |
ওজন (প্ল্যাটফর্মের ধরন) | 9300 কেজি (20506 পাউন্ড) | |
অন্যান্য | মাত্রা (L×W×H) | 5100×2200×2650mm (200×86.6×104.3 ইঞ্চি) |
পরিবহন পথ | ক্রলার |
দেখান
সেবা
আমাদের বিক্রয়োত্তর পরিষেবা ব্যবস্থায়, আমরা ISO-9000 সিরিজ অনুযায়ী কঠোরভাবে নিখুঁত নিয়ন্ত্রণ ব্যবস্থা স্থাপন করি, এই সিস্টেমে, প্রযুক্তির তারিখ এবং সমস্যা সমাধানের সমাধান এবং প্রতিরোধমূলক ব্যবস্থাগুলি যে কোনও রক্ষণাবেক্ষণ প্রকল্পে সরবরাহ করা হবে, সমস্ত খুচরা যন্ত্রাংশ নতুন ব্যবহার করা হবে। ইনস্টলেশন নির্দেশাবলী, প্যাকিং তালিকা, প্রস্তুতকারকের নির্দেশ, যোগ্যতা এবং ওয়ারেন্টি শংসাপত্র সহ OEM পণ্য।
আমরা "একটি সরঞ্জাম এবং একটি কেস, অফুরন্ত পরিষেবা প্রদান করি, যথা অর্ডার নিশ্চিতকরণ থেকে শুরু হওয়া বিক্রয়োত্তর পরিষেবা, সরঞ্জামের কার্যকালের জন্য স্থায়ী হয়৷
