পণ্যের বিবরণ:
|
মডেল: | জে কে এম 458 | রক কঠোরতা: | এফ = 6-20 |
---|---|---|---|
আদর্শ: | ঘূর্ণন তুরপুন রিগ | ব্যবহার: | অ্যাঙ্কর তুরপুন, নির্মাণ |
ড্রিলিং গভীরতা: | 40-200m | ড্রিলিং ব্যাস: | 90-250 মিমি |
বায়ু খরচ: | 11.3-25m3 / মিনিট | ড্রপ পাইপ দৈর্ঘ্য: | 3000mm |
হোল অ্যাঙ্গেল রেঞ্জ: | 0-90 ° | রোটারি গতি: | 30-80 আর / মিনিট |
রোটারি টর্ক: | 4000Nm | ক্ষমতা: | 57KW |
ওজন: | 6500kgs | ড্রিল রড ডিয়া।: | 76 মিমি, 89 মিমি, 102 মিমি |
Gradeability: | 24 ° | স্ট্রোক ফিড: | 3.66 মি |
আয়তন: | 6900 × 2200 × 2200 মিমি | ডিটিএইচ হাতুড়ি: | ডিএইচডি 3.5, কিউএল -40 ডিএইচডি 340 ডিএইচডি 350 কিউ ডিএইচডি 360 |
লক্ষণীয় করা: | crawler mounted drill rig,construction drilling equipment |
200 এম টপ ড্রাইভ ক্রলার অ্যাঙ্কর ড্রিলিং রিগ ফুল হাইড্রোলিক পাওয়ার হেড জে কে এম 458 সহ
ডিজেল ইঞ্জিন এবং বৈদ্যুতিন মোটর ড্রাইভ উপলব্ধ
প্রয়োগ
জে কে এম 458 ক্রলার অ্যাঙ্কর ড্রিলিং রিগ এক ধরণের সম্পূর্ণ জলবাহী পাওয়ার হেড (টপ ড্রাইভ) মাল্টিফ্যাঙ্কশনাল ক্রোলার ড্রিলিং রিগ, এটি ডিজেল মোটর গ্রহণ করে, হুড্রোলিক অয়েল পাম্প ইউনিট হাইড্রোলিক মোটর চলমান, টার্ন-গ্রাউন্ড, প্রপালশন এবং উত্তোলন এবং তেলের কোণ ওরিয়েন্টেশনকে পাওয়ার প্রস্তাব করে সিলিন্ডার ইত্যাদি, যখন অ্যাঙ্কর ড্রিলিং র্যাগ কাজ করছে, কেবল নিচে গর্তের হাতুড়ি সংকুচিত বাতাস গ্রাস করবে।নির্মাণের ড্রিলিং রিগটি পানির ভাল, জিওথারমিক এয়ার-কন্ডিশনার ড্রিলিং অপারেশন এবং বিভিন্ন পাথরের কাজ ব্লাস্টিং হোল অপারেশনের জন্য ব্যবহৃত হয়, ইঞ্জিনিয়ারিং ড্রিলিং রিগ প্রক্রিয়াটি অনুধাবন করতে পারে যেমন স্তনের প্রাচীর ড্রিলিং কেসিংয়ের সাহায্যে, জলবিদ্যুৎ কোফার্ডডামের ড্রিলিং গ্রাউটিং গর্ত পরিচালনা করে, ডাইক সিপেজ নিয়ন্ত্রণের জন্য গ্রাউটিং গর্ত এবং বেস প্রয়োগকারী এবং অ্যাঙ্কর গর্তের জন্য গ্রাউটিং গর্ত।এটি হাইড্রো পাওয়ার স্টেশন, রেলপথ, মহাসড়ক, নিকাশী গর্ত এবং ভূতাত্ত্বিক দুর্যোগের জন্য ভূগর্ভস্থ রোধ ও শিলা পতনের জন্য বৃহত টনজ স্ট্রেস অ্যাঙ্করিং হোল নির্মাণে প্রয়োগ করা যেতে পারে।
বৈশিষ্ট্য
1. ড্রিলিং র্যাগের দুর্দান্ত ঘূর্ণন টর্কটি অ্যাপ্লিকেশনকে আরও বিস্তৃত করে তোলে, বোরিহোলের গতি দ্রুত, দুর্ঘটনা নিষ্পত্তি করার ক্ষমতা আরও ভাল এবং তুরপুন কাজের দক্ষতা উচ্চতর করে।
২. শীর্ষ ড্রাইভ পাওয়ার হেডের আউটপুট স্পিন্ডে এক্সটেনশন প্রক্রিয়া কার্যকরভাবে ড্রিলিং সরঞ্জামগুলিকে সুরক্ষা দেয়।
৩. শীর্ষ ড্রাইভ পাওয়ার হেডের গিয়ারশিফ্ট প্রক্রিয়াটি হাইড্রোলিক শিফট পদ্ধতি গ্রহণ করে যা গিয়ারশিফ্টের তাত্পর্য, সুবিধার্থে, নির্ভরযোগ্যতা ইত্যাদির শক্ত অবস্থান point
4. জলবাহী বাতা & রেঞ্চ ডিভাইস সহকারী সময় প্রচুর পরিমাণে হ্রাস এবং অপারেটিং কাজের তীব্রতা হ্রাস
৫. রিগটি ক্রলার মাউন্ট করা হয়, যা মেশিনটিকে সহজেই সরায়।
High. উচ্চ নির্ভরযোগ্যতা এবং কর্মক্ষমতা স্থায়িত্ব অর্জনের জন্য বেশিরভাগ জলবাহী উপাদান বিশ্ব বিখ্যাত ব্র্যান্ড পণ্যগুলি থেকে নির্বাচিত হয়।
It. এটি বিভিন্ন তুরপুন পদ্ধতি ব্যবহার করা যেতে পারে, যেমন: নন-সাইকেল তরল শুকনো আউগার ড্রিল বায়ু দ্বারা শিলা স্তরটিতে ডিটিএইচ হাতুড়ি ড্রিল বালি মাটির স্তরে কাদা সংবহন ড্রিল বায়ু দ্বারা ভাঙা শিলা অঞ্চলে টিউব ড্রিল দিয়ে ডিটিএইচ হাতুড়ি
৮. জে কে এম 458 ক্রলার ড্রিলিং র্যাগের লেভেল সিস্টেম রয়েছে (ড্রিল আর্ম) ড্রিলিং রিগ না চালিয়ে ভিন্ন কোণ এবং উচ্চতায় মাস্ট সামঞ্জস্য করতে সক্ষম।এটি গভীর ভিত্তি ভিত্তিতে ড্রিলিং অ্যাঙ্করিংয়ের জন্যও কাজ করতে পারে।
9. জে কে এম 458 ড্রিল রিগটি ড্রিল কাজের সময় হেড অ্যাঙ্করিংয়ের কাজের উচ্চতা বাড়ানোর জন্য জেট গ্রাউটিং ডিভাইসের সাথে ইনস্টল করতে পারে।
স্পেসিফিকেশন
ঘ | রক কঠোরতা | এফ = 6-20 | |
ঘ | গর্তের ব্যাস | মিমি | 90-230 |
ঘ | গর্ত গভীরতা | মি | 40-200 |
ঘ | ঘূর্ণন টর্ক | এনএম | 4000 |
৫ | আবর্ত গতি | আরপিএম | 0-80 |
। | সর্বাধিকফিড ফোর্স | কেএন | 30 |
7 | সর্বাধিকউত্তোলন শক্তি | কেজিএফ | 6000 |
8 | সর্বাধিকফিড গতি | মি / মিনিট | 15 |
9 | সর্বাধিকউত্তোলন গতি | মি / মিনিট | 15 |
10 | বুমের সর্বোচ্চ সুইং | ° | 45 ° বাম / 45 ° ডান |
11 | বুমের সর্বোচ্চ ডাম্প | ° | up60 ডাউন 20 |
12 | গাইড সর্বাধিক সুইং | ° | 30 (এল) / 91 (আর) |
13 | গাইড সর্বাধিক ডাম্প | ° | 180 |
14 | গাইড এক্সটেনশন | মিমি | 1200 |
15 | স্ট্রোক ফিড | মি | ঘ |
16 | প্রস্তুতকারক | CUMMINS | |
17 | বায়ু সংকোচকারী | এম / মিনিট | 11-25 |
18 | সংকোচকারী চাপ প্রয়োজন | এমপিএ | 1.2-2.4 |
19 | সর্বাধিকভ্রমন গতি | কিমি / ঘন্টা | ঘ |
20 | নেট ওজন | কেজি | 6200 |
21 | শিপিংয়ের দৈর্ঘ্য | মিমি | 6900 |
22 | শিপিং প্রস্থ | মিমি | 2200 |
23 | শিপিং উচ্চতা | মিমি | 2200 |

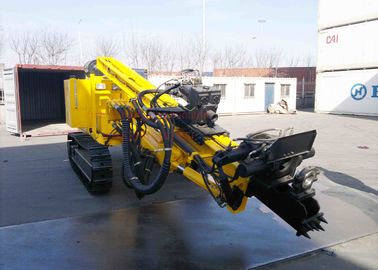

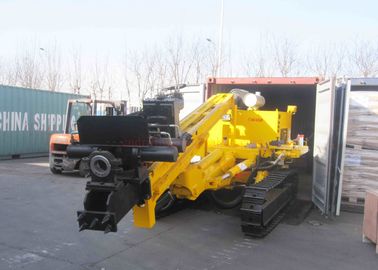

প্যাকিং এবং বিতরণ
সেবা
বিক্রয়োত্তর সেবা ব্যবস্থায়, আমরা আইএসও -9000 সিরিজ অনুযায়ী কঠোরভাবে নিয়ন্ত্রণ ব্যবস্থা স্থাপন করি, এই সিস্টেমে প্রযুক্তির তারিখ এবং সমস্যার সমাধান সমাধান এবং প্রতিরোধমূলক ব্যবস্থা যে কোনও রক্ষণাবেক্ষণ প্রকল্পে সরবরাহ করা হবে, সমস্ত খুচরা যন্ত্রাংশ নতুন ব্যবহৃত হবে ইনস্টলেশন নির্দেশাবলী, প্যাকিং তালিকা, প্রস্তুতকারকের নির্দেশ, যোগ্যতা এবং ওয়্যারেন্টি শংসাপত্র সহ OEM পণ্য
