পণ্যের বিবরণ:
|
| মডেল নম্বার: | এক্সওয়াই 300 | ড্রিলিং গভীরতা: | 1100 মি (এনকিউ) |
|---|---|---|---|
| ড্রিলিং ব্যাস: | বিকিউ-এইচকিউ | ড্রপ পাইপ দৈর্ঘ্য: | 4.2m |
| ব্যবহার: | ভূতত্ত্ব এবং খনিজ অন্বেষণ | মিথ্যা ড্রিলিং: | কাদা ড্রিলিং |
| সর্বোচ্চ স্পিন্ডল গতি: | 30-1050r / মিনিট | ইঞ্জিন ক্ষমতা: | 48kw @ 1500rpm |
| মিউড পাম্প: | BW250 / BW160 | তুরপুন কোণ: | 90-75 |
| লক্ষণীয় করা: | ডায়মন্ড কোর ড্রিলিং যন্ত্রপাতি,জলবাহী কোর তুরপুন মেশিন |
||

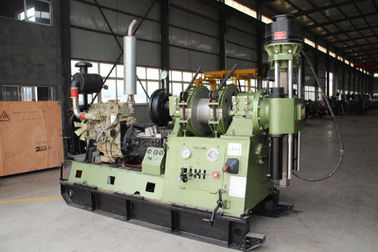

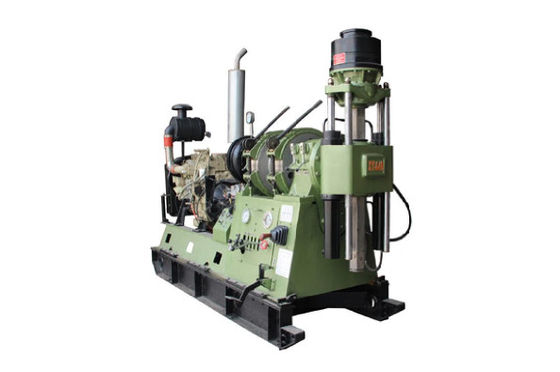

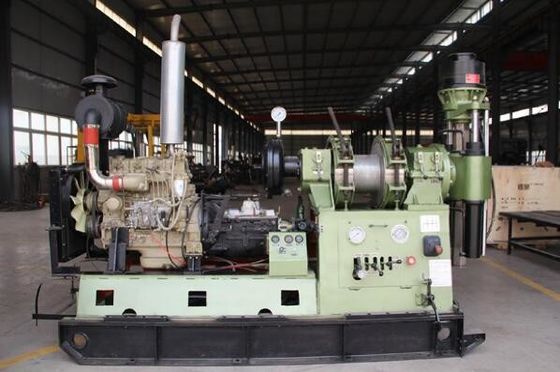

ভূতত্ত্ব / খনিজ এক্সপ্লোরেশন কোর ড্রিলিং এক্সওয়াই -৪৪ এ জন্য উচ্চ পারফরম্যান্স ডায়মন্ড কোর ড্রিল রিগ
প্রয়োগ
একটি স্পিন্ডাল ধরণের ড্রিলিং রগ হিসাবে, এক্সওয়াই -৪৪ এ কোর ড্রিল র্যাগটি হীরা বিট নেয় বা টুংস্টেন-কার্বাইড-শীর্ষযুক্ত বিটটি একটি ওয়াটার ব্রেকের সাথে সংযুক্ত থাকে।এটি ডাবল সিলিন্ডার দিয়ে খাওয়ানো হয় যা অনেক বেশি দীর্ঘ ভ্রমণ করে।হাইড্রোলিক লক সহ হাইড্রোলিক স্পাইডার ডিস্কের মাধ্যমে এর তেল দুটি বিপরীত দিকে সরবরাহ করা হয়।এটি ইঞ্জিনিয়ারিং জিওলজি অন্বেষণ, হাইড্রোলজি ওয়েল ড্রিলিং এবং বেসিক পাইল ইঞ্জিনিয়ারিং (কোর ড্রিলিং, ওয়েল ড্রিলিং, পাইল ড্রিলিং) ব্যবহারে ব্যাপকভাবে ব্যবহৃত হয়।
লক্ষ্য করার মতো একটা জিনিস আছে।কোর ড্রিল র্যাগ নতুন প্রযুক্তি গ্রহণ করেছে।প্রযুক্তিটি বিভিন্ন মডেলগুলিতে বিশেষত বৃহত ব্যাসের ড্রিল পাইপে ব্যবহার করা যেতে পারে।ড্রিলিং দক্ষতা উন্নত করতে এই প্রযুক্তিটি বেশ কার্যকর।
বৈশিষ্ট্য
1. আরও স্পিড গ্রেড (8 গ্রেড), যুক্তিসঙ্গত গতির পরিসর এবং উচ্চ গতি যখন কম গতিতে রয়েছে।সর্বাধিকটর্ক 3200 N • m (2358 lbf • ft) পর্যন্ত।কোর ড্রিল র্যাগ এক্সওয়াই -৪৪ এ টিউনগ্লোয়ে-কার্বিড-টিপড এবং ডায়মন্ড অয়েল পাশাপাশি ইঞ্জিনিয়ারিং জিওলজি এক্সপ্লোরেশন, হাইড্রোলজি ওয়েল ড্রিলিং এবং বেসিক পাইল ইঞ্জিনিয়ারিংয়ের সাথে কোর ড্রিলিংয়ে অভিযোজিত।
2. বড় স্পিন্ডেল আইডি 93 মিমি (3.66 ইঞ্চি) দিয়ে, ড্রিলটি 600 মিমি (23.62 ইঞ্চি) পর্যন্ত দীর্ঘ স্ট্রোক সহ ডাবল হাইড্রোলিক সিলিন্ডার দিয়ে খাওয়ানো হয়।শক্তিশালী প্রযুক্তিগত অভিযোজনযোগ্যতার সাথে, রগটি অনেক ক্ষেত্রে বিশেষত বড় ব্যাসের ড্রিল রড ড্রিলিং (উপরের অংশটি করিং) তারের লাইনের সাহায্যে উত্তোলন কোরকে অভিযোজিত হতে পারে।সুতরাং এটি গর্তে কম ত্রুটিযুক্ত তুরপুন দক্ষতা উন্নত করতে আরও কার্যকর।
৩. কোর ড্রিল রিগের জন্য শক্তিশালী তুরপুন ক্ষমতা সহ, রেটেড ড্রিলিং গভীরতা 71১ মিমি (২.৮০ ইঞ্চি) তারের লাইনের কোরিং ড্রিল রড সহ 000০০০ মিটার (39.37 ইঞ্চি) পর্যন্ত আসে।
৪. ওজনে হালকা, এবং জরিমানা ছাড়ের ক্ষমতাতে, রিগটি সহজেই দশ ভাগে ভাগ করা যায়;বৃহত্তম যন্ত্রপাতিটি 300 কেজি (661.5 পাউন্ড) হয়।পুরো ড্রিলটি 2150 কেজি (4741 পাউন্ড) হয়, এটি বিশেষত পার্বত্য অঞ্চলে সহজেই সরানো যায়।
৫. বেলভিলি বসন্তের সাথে আবদ্ধ এবং জলবাহী সিলিন্ডার দিয়ে আলগা করা, জলবাহী ছকটি তিনটি চোয়ালের স্ব-কেন্দ্রীকরণের সাথে গৃহীত হয়।এটি শক্তিশালী এবং অবিচলিত ক্ল্যাম্পিং ফোর্সে রয়েছে।
This. এই কোর ড্রিল রিগটি স্থির এবং মসৃণ গভীর গর্ত তুরপুনের জন্য একটি ওয়াটার ব্রেক দিয়ে সজ্জিত।
7. একটি সিমপ্লেক্স গিয়ার পাম্পের সাথে তেল সরবরাহ করা, এটি ইনস্টলেশন ও পরিচালনার জন্য সহজ;জ্বালানি খরচ কম এবং জলবাহী সিস্টেমের কম তেলের তাপমাত্রায়;কোর ড্রিল রিগ স্থির তুরপুন নিশ্চিত করার জন্য।পাওয়ার চালিত ইঞ্জিন অপারেশন করতে ব্যর্থ হওয়ায় চালিত তেল পাম্পটি গর্তে ড্রিলিংয়ের সরঞ্জাম উত্তোলনের জন্য ব্যবহার করা যেতে পারে।
8. কমপ্যাক্ট কাঠামো এবং যুক্তিসঙ্গত বিন্যাস সহ, সমস্ত উপাদান উন্মুক্ত এবং অ ওভারল্যাপযুক্তগুলির সাথে এটি রক্ষণাবেক্ষণের জন্য সুবিধাজনক।
9. মাধ্যাকর্ষণ নিম্ন কেন্দ্র এবং 460 মিমি (18.1 ইঞ্চি) পর্যন্ত দীর্ঘ ভ্রমণের দূরত্ব সহ, রিগটি উচ্চ গতির ড্রিলিংয়ে নির্ভরযোগ্য এবং স্থিতিশীল।
১০. পিঁপড়ার কম্পনের মিটার দিয়ে গর্তের শর্তগুলি জানা সহজ।অপারেটিং হ্যান্ডেলগুলিতে কম, রগটি বিশ্বাসযোগ্যভাবে এবং নমনীয়ভাবে পরিচালিত হতে পারে।
১১. মূল ড্রিলিং রগ গভীর গর্ত তুরপুনে স্থির এবং সুরক্ষিতভাবে কাজ করতে পারে
12. একক বা ডাবল গিয়ারগুলির সাথে অপারেশন করে, সেখানে শক্তির কম খরচ হয় এবং হাইড্রোলিক সিস্টেম তেলের একটি কম তাপমাত্রা থাকে।
১৩. বিদ্যুতের বাইরে চলে যাওয়ার ক্ষেত্রে হ্যান্ড রিলিং অয়েল পাম্পটি ড্রিলিংয়ের সরঞ্জামগুলি উত্তোলনের জন্য ব্যবহার করা যেতে পারে।
14. এর কাঠামোর হিসাবে, এই কোর ড্রিল র্যাগটি কমপ্যাক্ট এবং যুক্তিসঙ্গত।
15. দীর্ঘ জীবনের অ্যান্টি-ভাইব্রেশন যন্ত্রের সাহায্যে গর্তের শর্তটি আয়ত্ত করা সহজ
1. ড্রিল ক্ষমতা
(1) কোর তুরপুন
| রড জাতগুলি ড্রিল করুন | ড্রিল রড প্রকার | ড্রিল গভীরতা | |
| প্ল্যানার ইন-আউট | Ф43 × 6 মিমি (.61.69 × 0.24 ইঞ্চি) | 1400 মি (4592 ফিট) | |
| ড্রিল রড চীনে তৈরি | Ф54 × 6 মিমি (.12.13 × 0.24 ইঞ্চি) | 1000 মি (3280 ফিট) | |
| Ф67 × 6 মিমি (.62.64 × 0.24 ইঞ্চি) | 830 মিটার (2722 ফিট) | ||
| ঘন ইনার | Ф50 × 5.5 মিমি (Ф1.97 × 0.22 ইঞ্চি) | 1300 মি (4264 ফিট) | |
| Ф60 × 6 মিমি (.32.36 × 0.24 ইঞ্চি) | 950 মি (3116 ফিট) | ||
| ওয়্যার লাইন দিয়ে কোর উত্তোলন | Ф55.5 × 4.73 মিমি (.12.19 × 0.19 ইঞ্চি) | 1400 মি (4592 ফিট) | |
| Ф71 × 5 মিমি (.2.80 × 0.20 ইঞ্চি) | 1000 মি (3280 ফিট) | ||
| Ф89 × 5 মিমি (.3.50 × 0.20 ইঞ্চি) | 800 মিটার (2624 ফিট) | ||
| ডিসিডিএমএ (ডায়মন্ড কোর ড্রিল) উত্পাদনকারী সমিতি) ড্রিল রড তৈরি করে |
ঘন ইনার | বিডাব্লু | 1250 মি (4100ফিট) |
| এনডাব্লু | 1000 মি (3280 ফিট) | ||
| এইচডাব্লু | 660 মিটার (2165 ফিট) | ||
| ওয়্যার লাইন দিয়ে কোর উত্তোলন | বিকিউ | 1400 মি (4592 ফিট) | |
| এনকিউ | 1100 মি (3608 ফিট) | ||
| সদর দফতর | 750 মিটার (2460 ফিট) | ||
(2) হাইড্রোজোলজি ওয়েল ড্রিলিং
| ড্রিল রড প্রকার | ড্রিলিং হোল দিয়া। | ড্রিলিং গভীরতা |
| 60 মিমি (2.36 ইঞ্চি) (ঘন বাইরের) | 200 মিমি (7.87 ইঞ্চি) | 800 মিটার (2624 ফুট) |
| 73 মিমি (2.87 ইঞ্চি) (ঘন বাইরের) | 350 মিমি (13.78 ইঞ্চি) | 500 মিটার (1640 ফুট) |
| 89 মিমি (3.5 ইঞ্চি) (ঘন বাইরের) | 500 মিমি (19.69 ইঞ্চি) | 300 মিটার (984 ফুট) |
(3) ফাউন্ডেশন গাদা ড্রিলিং
ড্রিলিং হোল ডায়া89 মিমি (3.50 ইঞ্চি) বহিরাগত ঘন ড্রিল রড সহ।
আলগা গঠন: 1000 মিমি (39.37 ইঞ্চি)
শক্ত গঠন: 600 মিমি (23.62 ইঞ্চি)
ড্রিলিং গভীরতা: 100 মিটার (328 ফুট)
2. তুরপুন দেবদূত: 0 ﹣ 60360 °
৩. পাওয়ার ইঞ্জিন
ইলেক্ট্রোমোটর Y225S-4 37KW (49.62HP) 1480 আর / মিনিট
ডিজেল ইঞ্জিন Deutz F6L 912 82KW (110HP) 1500 আর / মিনিট
4. ঘূর্ণনকারী
প্রকার: ডাবল তেল সিলিন্ডার জলবাহী চাপ দিয়ে খাওয়ানো, যান্ত্রিকভাবে ঘোরানো।
স্পিন্ডেল আইডি: 93 মিমি (3.66 ইঞ্চি)
স্পিন্ডেলের গতি:
| পাওয়ার ইঞ্জিনের গতি।(আর / মিনিট) | 1480 (কোর তুরপুনের জন্য) |
| ইতিবাচক নিম্ন গতি (আর / মিনিট) | 83, 152, 217, 316 |
| ইতিবাচক উচ্চ গতি (আর / মিনিট) | 254, 468, 667, 970 |
| নেতিবাচক গতি (আর / মিনিট) | 67, 206 |
সর্বাধিকটাকের টর্ক: ৩.২ কেএন · এম (২৩৫৮ এলবিএফফুটি)
স্পিন্ডল স্ট্রোক: 600 মিমি (23.62 ইঞ্চি)
সর্বাধিকস্পিন্ডেলের উত্তোলন শক্তি: 120 কেএন (26976 পাউন্ড)
সর্বাধিকস্পিন্ডালের জোর: 90 কেএন (20232 পাউন্ড)
৫. কোর ড্রিল রিগের উত্তোলন
গ্রহগত গিয়ারিং ফর্ম
তারের দড়ি দিয়া: 17.5 মিমি (0.69 ইঞ্চি) বা 18.5 মিমি (0.73 ইঞ্চি)
দড়ির জন্য ড্রামের ক্ষমতা (170 কেজি / মিমি 2 241839 পাউন্ড / ইঞ্চি 2 সমতুল্য):
(17.5 মিমি স্টিলের তারের দড়ি) 110 মিটার (360.8 ফুট)
(18.5 মিমি স্টিলের তারের দড়ি) 90 মি (295.2 ফুট)
সর্বাধিক উত্তোলন বল (একক দড়ি): 45 কেএন (10116 এলবিএফ)
তারের দড়ির গতি উত্তোলন
পাওয়ার ইঞ্জের গতি 1000r / মিনিট 0.47, 0.86, 1.22, 1.78 মি / সে (1.54, 2.82, 4.00, 5.84 ফুট / সে)
পাওয়ার ইঞ্জের গতি 1500r / মিনিট 0.70;1.29;1.84;2.68 মি / সেকেন্ড (2.30, 4.23, 5.90, 8.79 ফুট / সে)
পাওয়ার ইঞ্জ ইঞ্জিড গতি 1700 আর / মিনিট 0.805, 1.485, 2.12, 3.08 মি / সে (2.64, 4.87, 6.95, 10.10 ফুট / সে)
6. ক্লাচ
ফর্ম: শুকনো একক চিপ ঘর্ষণ ক্লাচ
7. গিয়ারবক্স
ফর্ম: স্লাইডিং গিয়ারবক্স (4 গতি ইতিবাচক এবং 1 নেতিবাচক)।
8. তেল পাম্প
ফর্ম: একক গিয়ার পাম্প
স্থানচ্যুতি: 32 + 12 এল / মিনিট (8.5 + 3.2 মার্কিন গ্যালন / মিনিট)
কাজের চাপ: 0-8 এমপিএ (0-1160 পিএসআই)
সর্বাধিকচাপ: 12 এমপিএ (1740 পিএসআই)
9. কোর ড্রিল রিগের জল ব্রেক
কাজের গতি (আর / মিনিট): 700-800
একক দড়ি ক্ষতিপূরণ গতি: 3—8 মি / সে (9.84-26.2 ফুট / সে)
একক দড়ি ক্ষতিপূরণ লোড: 45 কেএন (10116 পাউন্ড)
10. ড্রিল ফ্রেম
ফর্ম স্লাইডিং স্কিড প্রকার (স্লাইডিং বেস সহ)
ড্রিল পশ্চাদপট স্ট্রোক: 460 মিমি (18.11 ইঞ্চি)
১১ মাত্রা (এল × ডাব্লু × এইচ): 3030 × 1100 × 1890 মিমি (119.3 × 43.3 × 74.4 ইঞ্চি)
12. ড্রিলের ওজন (পাওয়ার ইউনিট ছাড়াই): প্রায় 2150 কেজি (4741 পাউন্ড)
13. সর্বাধিকস্রাবযোগ্য মেশিনের ওজন: 300 কেজি (662 পাউন্ড)
