পণ্যের বিবরণ:
|
| মডেল: | কেডি 251 | গভীরতা ক্ষমতা: | 150-200 মি |
|---|---|---|---|
| ড্রিল হোল সাইজ: | 46mm | রড আকার ড্রিল: | 42/43 মিমি |
| সর্বোচ্চ ঘূর্ণন সঁচারক বল: | > 120NM | সর্বোচ্চ ঘূর্ণন গতি: | 0002000rpm |
| ফিড শক্তি: | 18 কেএন | পিছনে ক্ষমতা টানুন: | 18 কেএন |
| আবেদন: | আকরিক, খনিজ ও ভূতাত্ত্বিক অন্বেষণ | ||
| লক্ষণীয় করা: | ভূগর্ভস্থ তুরপুন মেশিন,জলবাহী কোর তুরপুন রিগ |
||
কেডি 251 হাইড্রোলিক আন্ডারগ্রাউন্ড কোর ড্রিল রিগ আকরিক / খনিজ / ভূতাত্ত্বিক এক্সপ্লোরেশন কোর ড্রিলিংয়ের জন্য
প্রয়োগ
সংক্ষিপ্ত স্থানগুলির জন্য কেডি সিরিজের আন্ডারগ্রাউন্ড কোর ড্রিলিং রগের ছোট, কমপ্যাক্ট ডিজাইনটি সংকীর্ণ টানেলগুলিতে বা গ্যালারীগুলিতে ব্যবহারের জন্য এটি আদর্শ করে তোলে।দ্রুত এবং সেট আপ করা সহজ, কেডি সিরিজ কোর ড্রিলিং রগের যান্ত্রিক রড হ্যান্ডলিং, কবজ-মাউন্টেড রড ধারক এবং ঘূর্ণন ইউনিট মানে নমনীয়, দক্ষ ড্রিলিং।
বৈশিষ্ট্য
1. এটি কাঠামোর ক্ষেত্রে পৃথক, আকারে ছোট, ওজনে হালকা, চলাচলে নমনীয় এবং কার্যক্ষমতায় সুবিধাজনক।
2. জলবাহী পাম্প অপারেটিং সিস্টেমের মাধ্যমে বিস্ফোরণ-প্রমাণ বৈদ্যুতিন মোটর দ্বারা চালিত হয়, তারপরে হাইড্রোলিক পাম্প ড্রিল মাথা ঘোরানো হাইড্রোলিক মোটর প্রয়োগ করে, এবং একই সময়ে, ড্রিল মাথার গতিশীলতা তেল সিলিন্ডার এবং চেইন ডাবল গতি দ্বারা উপলব্ধি করা হয় পদ্ধতি.
৩.হাইড্রলিক ছক শ্যাঁচলগুলি এবং পাওয়ার-অফ সুরক্ষা কার্য সম্পাদন করতে পারে।
৪. মাস্তুলের স্লাইডিং এবং প্রসারিত ও প্রত্যাহার করার কাজটি মাস্টের নীচে স্থল বা প্ল্যাটফর্মের ছোঁয়াটিকে সুবিধাজনক করে তোলে, সুতরাং ড্রিলের ছিদ্র আরও স্থিতিশীল হবে।
৫. সুইংিং আর্ম এবং মাস্ট লফিং মুভমেন্ট করতে পারে, যা বহু-কোণের তুরপুনের অনুরোধটি পূরণ করে।
Sp. স্পিন্ডল ঘোরার গতির পরিধি প্রশস্ত এবং টর্ক বড়।

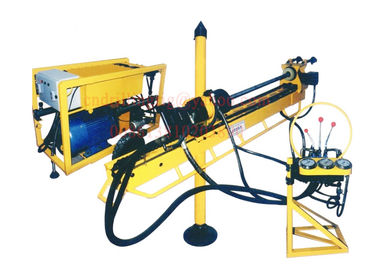

সমস্ত জলবাহী আন্ডারগ্রাউন্ড কোর ড্রিলিং রিগ পাওয়ার ইউনিট, মেশিন বডি, কন্ট্রোল প্যানেল, রোটেশন ইউনিট, রড ধারক এবং কাদা পাম্প সমন্বয়ে গঠিত।
স্পেসিফিকেশন
| বর্ণনা | কেডি 251 | কেডি 252 | কেডি 5759 | কেডি 90 |
| গভীরতা ক্ষমতা (মি) | সর্বোচ্চ 200/150 | সর্বোচ্চ.210 / 270 | সর্বোচ্চ.180 / 220 | সর্বোচ্চ.180 / 300/400 |
| ড্রিল হোল সাইজ | 46/46 | 46/46 | 75/59 | 95/75/59 |
| রড আকার ড্রিল | 42/43 | 42/43 | 71 / 55.5 | 89/71 / 55.5 |
| রড মেটেরিয়াল | ইস্পাত / আল | ইস্পাত / আল | ইস্পাত | ইস্পাত |
| সর্বোচ্চ টর্ক (এনএম) | > 120 | > 150 | > 200 | > 250 |
| সর্বোচ্চ গতি (আরপিএম) | 0002000 | ≥2200 | 001800 | 001500 |
| ফিড ফোর্স (না) | > 18 | > 18 | > 24 | > 45 |
| ফিড দৈর্ঘ্য | > 18 | > 18 | > 24 | > 45 |

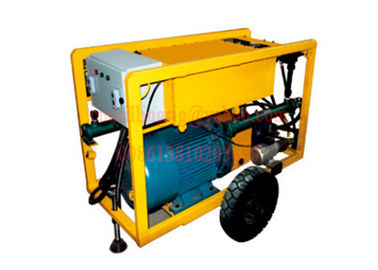

ক্ষমতা ইউনিট
পাওয়ার ইউনিট একটি চাকাযুক্ত ফ্রেমে মাউন্ট করা হয়, চলাচল করা সহজ, এবং যখন এটি কাজ করে তখন মূল শরীরের সাথে এটি একটি দূরত্ব ছেড়ে দিতে পারে power ঘূর্ণন হেড, এবং সাব জলবাহী পাম্প ফিড সিলিন্ডার ড্রাইভ), জলবাহী তেল ট্যাঙ্ক, ফিল্টার, হ্যান্ডেল পাম্প, বৈদ্যুতিক নিয়ন্ত্রণ বাক্স এবং ইত্যাদি।
| মডেল | আয়তন (এল * ডাব্লু * এইচ) মিমি | ওজন (কেজি) | ||
| কেডি 251 | 1300 * 940 * 1050 | 550 | ||
| কেডি 252 | 1550 * 1100 * 1210 | 765 | ||
| কেডি 5759 | 1550 * 1100 * 1210 | 800 | ||
| কেডি 90 | 1550 * 1100 * 1210 | 800 | ||
আসল অংশ
প্রধান শরীরটি ফিড ফ্রেম, রোটেশন হেড, রড হোল্ডার, কলাম, সিলিন্ডার নিয়ে গঠিত sa সসামিলি এবং বিচ্ছিন্ন করার জন্য প্রশস্ত করুন column কলাম দ্বারা টানেল 0-1060 ডিগ্রি গর্ত করতে পারেন
| মডেল | আয়তন (এল * ডাব্লু * এইচ) মিমি | কলিউম (এস * এইচ) মিমি | ওজন (কেজি) | |
| কেডি 251 | 1630 * 300 * 500 | 95 * 2500-3200 | 300 | |
| কেডি 252 | 2370 * 300 * 500 | 95 * 2500-3500 | 380 | |
| কেডি 5759 | 2370 * 300 * 500 | 95 * 2500-3500 | 380 | |
| কেডি 90 | 2380 * 310 * 500 | 95 * 2500-3500 | 390 | |
কন্ট্রোল প্যানেল
কন্ট্রোল প্যানেলটি সহজ তবে সুবিধাযুক্ত rator কন্ট্রোলারটি কেবল কন্ট্রোল রডকে ধাক্কা দিয়ে টানতে পারে বা কাজ করতে পারে, এটি স্বয়ংক্রিয়ভাবে খাওয়ানো যায়, ফিড ফোর্স এবং গতি নিয়ন্ত্রণ করা সহজ। রিগ একই সময়ে ড্রিল রডটি লোড এবং আনলোড করতে পারে, ইন্সট্রুমেন্ট প্যানেল সিস্টেমের চাপ, ফিড ফোর্স এবং ফ্লাশিং জলের চাপ দেখায়, কাজের দক্ষতা বাড়িয়ে তোলে।

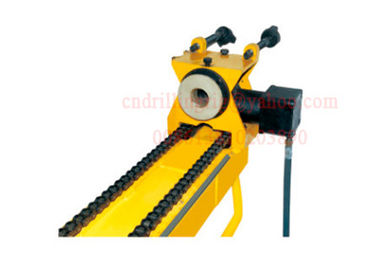

রোটারি হেড
ঘূর্ণন হেড স্পিনডেলের অভ্যন্তরীণ দৈর্ঘ্য 58 মিমি, জলবাহী ছকের জবাগুলি পরিবর্তন করে বিভিন্ন আকারের রডগুলিতে দ্রুত অভিযোজন করতে দেয় sp স্পিন্ডল গতি হাইড্রোলিক মোটর দ্বারা স্বয়ংক্রিয়ভাবে অভিযোজন। এটি 1: 2.5 ট্রান্সমিট রেশিও ব্যবহার করে লোটোটেশনাল গতি এবং উচ্চ টর্ককে পৌঁছে দিতে পারে।
রড ধারক
রড ধারকের গ্রিলিং অ্যাকশনটি হাইড্রোলিক চাকের সাথে মেশিনালি সমন্বিত হয়। এটি যান্ত্রিকভাবে গ্রিপস হয় তবে জলবাহীভাবে খোলে ens এই নকশার সাথে প্রধান সুবিধাটি হ'ল রড ধারক কখনই ড্রিলিং স্ট্রিংয়ের উপর এটির গ্রিপটি কমিয়ে আনবে না - এমনকি তেলের চাপ অব্যক্তভাবে ড্রপ করা উচিত; এবং তুরপুন সুরক্ষার গ্যারান্টি।
কাদা পাম্প
কেড 251 এবং কেডি 252 ড্রিলিং রগের জন্য সহায়ক সরঞ্জাম মুড পাম্পটি হিরা, স্টিল বা কার্বাইড ড্রিলিং বিট ব্যবহার করে অগভীর গর্তগুলি ড্রিল করার সময় ফ্লাশিং তরল বহন করতে ব্যবহৃত হয় liquid তরলটি বহন করতে পারে পরিষ্কার জল, ইমালসন এবং স্লারি ওয়াটার ইত্যাদি B বিডব্লিউজে- কেডি 251, কেডি 252-তে ব্যবহৃত 80 এ কাদা পাম্পটি অনুভূমিক, একক ফাংশন, তিনটি সিলিন্ডার পুনরুদ্ধারকারী পিসিং পাম্প speed এটি স্পিডচনেজ ডিভাইস দ্বারা তিনটি পৃথক প্রবাহ স্তর পেতে পারে simple এই ধরণের কাদা পাম্প বৈশিষ্ট্যটি সাধারণ কাঠামো, হালকা ওজন, আকারে ছোট, সহজ বজায় রাখা যায় এবং অপারেশন।
প্রকল্পে
সেবা
বিক্রয়োত্তর সেবা ব্যবস্থায়, আমরা আইএসও -9000 সিরিজ অনুযায়ী কঠোরভাবে নিয়ন্ত্রণ ব্যবস্থা স্থাপন করি, এই সিস্টেমে প্রযুক্তির তারিখ এবং সমস্যার সমাধান সমাধান এবং প্রতিরোধমূলক ব্যবস্থা যে কোনও রক্ষণাবেক্ষণ প্রকল্পে সরবরাহ করা হবে, সমস্ত খুচরা যন্ত্রাংশ নতুন ব্যবহৃত হবে ইনস্টলেশন নির্দেশাবলী, প্যাকিং তালিকা, প্রস্তুতকারকের নির্দেশ, যোগ্যতা এবং ওয়্যারেন্টি শংসাপত্র সহ OEM পণ্য।
আমরা "একটি সরঞ্জাম এবং একটি কেস, অন্তহীন পরিষেবা সরবরাহ করি, অর্থাত্ বিক্রয়োত্তর সেবা অর্ডার নিশ্চিতকরণ থেকে শুরু হয়, যা সরঞ্জামের কর্মজীবনের জন্য শেষ।
