পণ্যের বিবরণ:
|
| মডেল নম্বার: | JRC500 | আবেদন: | আরসি রিভার্স সার্কুলেশন ড্রিলিং |
|---|---|---|---|
| ড্রিলিং গভীরতা: | 500 মি | ড্রিলিং ব্যাস: | 105-350 মিমি |
| ড্রিল রড: | 3000 মিমি | রক কঠোরতা: | F=8-16 |
| আবর্ত গতি: | 0-100rpm | কাজের চাপ: | 1.05-2.4Mpa |
| বায়ু খরচ: | 11.3-21 M³/মিনিট | ফিড স্ট্রোক: | 3.66 মি |
| রোটারি টর্ক: | 8500-10000N.m | ধুলো সংগ্রাহক: | ভেজা এবং শুকনো ঐচ্ছিক |
| ক্ষমতা ফিরে টানুন: | 28 টন | নাম: | 500m হাইড্রোলিক Dth ট্র্যাক মাউন্ট করা রিভার্স সার্কুলেশন ড্রিলিং রিগ |
| লক্ষণীয় করা: | dth বিপরীত সংবহন তুরপুন রিগ,ট্র্যাক মাউন্ট করা আরসি ড্রিলিং রিগ,500 মি রিভারস সার্কুলেশন ড্রিলিং রিগ |
||

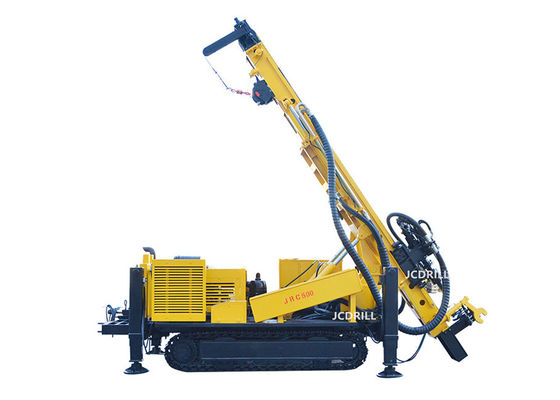

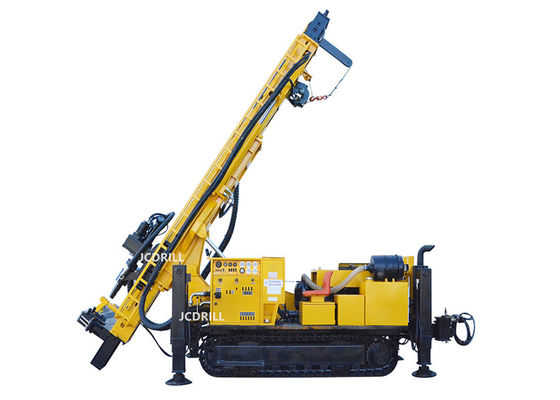

JRC500 হাইড্রোলিক DTH ট্র্যাক mnounted রিভার্স সার্কুলেশন মাইনিং RC ড্রিলিং রিগ
আরসি ড্রিলিং হল একটি বায়ুসংক্রান্ত হাতুড়ি ব্যবহার করে একটি টাংস্টেন স্টিলের ড্রিল বিট চালানোর জন্য শিলা গঠন ভাঙতে।একটি বায়ুসংক্রান্ত আদান-প্রদানকারী পিস্টনকে বারবার একটি হাতুড়ি বলা হয়, যা একটি টাংস্টেন ইস্পাত ড্রিল বিট চালায় যা শক্ত শিলা ভাঙতে ব্যবহৃত হয়।যখন সংকুচিত বায়ু উড়িয়ে দেওয়া হয়, তখন চাপের বিচ্যুতি একটি বিপরীত সঞ্চালন তৈরি করবে, যাতে কাটাগুলি উপরের দিকে ভিতরের টিউবে প্রবেশ করবে।যখন কাটাগুলি মাটিতে পৌঁছায়, তখন নমুনা হ্রাসের জন্য একটি পায়ের পাতার মোজাবিশেষের মাধ্যমে সেগুলি সাইক্লোন বিভাজকের সাথে সংযুক্ত থাকে এবং তারপর নমুনাটি নীচের খোলা থেকে নমুনা ব্যাগে পড়ে।এই নমুনা ব্যাগগুলি সংগৃহীত নমুনার অবস্থান এবং গভীরতার সাথে চিহ্নিত করা হয় এবং বিশ্লেষণের জন্য সরাসরি পরীক্ষাগারে পরিবহন করা যেতে পারে।
আবেদন
JRC500 রিভার্স সার্কুলেশন ড্রিলিং রিগ একটি নতুন বহু-উদ্দেশ্য, উচ্চ-দক্ষতা, পরিবেশগত সুরক্ষা, মাল্টি-ট্র্যাক-টাইপ রিগ, যা সর্বশেষ বিদেশী গ্যাস লিফট রিভার্স সার্কুলেশন ড্রিলিং প্রযুক্তি ব্যবহার করে, শিলা ধুলো এড়াতে একটি ধুলো সংগ্রাহকের মাধ্যমে কার্যকরভাবে সংগ্রহ করা যেতে পারে। পরিবেশ দূষণ। আপনি স্ল্যাগিং সাইক্লোন বিভাজক সংগ্রহ করতে পারেন নমুনা বিশ্লেষণের ভূতাত্ত্বিক সম্ভাবনা বিভাগে ব্যবহার করা যেতে পারে। এটি একটি ভূতাত্ত্বিক অনুসন্ধান ড্রিলিং, ড্রিলিং কূপ, পর্যবেক্ষণ কূপ, গ্রাউন্ড সোর্স হিট পাম্প এয়ার-কন্ডিশনিং এবং সরঞ্জামের জন্য পছন্দের অন্যান্য গভীর গর্ত।
ড্রিলিং রিগ স্থল গর্ত বিপরীত সঞ্চালন তুরপুন উপর সংকুচিত বায়ু বিভিন্ন ব্যবহার করা যেতে পারে.উত্তোলন ব্যবস্থা, গাইড ক্ষতিপূরণ, ড্রিল পাইপ লোডিং এবং আনলোডিং, ঘূর্ণন এবং ফিড, পা, উইঞ্চ, হাঁটা এবং অন্যান্য সিস্টেম যা শ্রমের তীব্রতা উল্লেখযোগ্যভাবে হ্রাস করতে এবং নির্মাণের দক্ষতা এবং গুণমান উন্নত করতে হাইড্রোলিক সিস্টেমের সমস্ত অর্জন করতে পারে।
স্পেসিফিকেশন
| 1 | ভূতত্ত্ব ড্রিলড | সব ধরণের | |
| 2 | ড্রিলিং টাইপ | ডিটিএইচ এবং আরসি | |
| 3 | ড্রিল সিস্টেম এবং অপারেশন | হাইড্রোলিক | |
| 4 | গর্তের ব্যাস | মিমি | Φ90—Φ400 |
| 5 | গর্ত গভীরতা | মি | 500 |
| 6 | ঘূর্ণন টর্ক | কে.এন | 85-100 |
| 7 | আবর্ত গতি | আরপিএম | 0-80 1ম গিয়ার |
| 0-160 2nd Ger | |||
| 8 | ড্রিল পাইপ ব্যাস | মিমি | 76/89/114 |
| 9 | ড্রিল পাইপ দৈর্ঘ্য | মিমি | 4/4500 |
| 10 | সর্বোচ্চফিড স্পিড | মি/মিনিট | 18 |
| 11 | সর্বোচ্চউত্তোলনের গতি | মি/মিনিট | 5-20 |
| 12 | ফিড স্ট্রোক | মিমি | 3400 |
| 13 | সর্বোচ্চউত্তোলন বল | টি | 28 |
| 14 | প্রধান উইঞ্চের উত্তোলন শক্তি (ঐচ্ছিক) | টি | 4 |
| 15 | উত্তোলনের শক্তি উত্তোলন | টি | 1.5 |
| 16 | টুল উইঞ্চ উচ্চতা উত্তোলন | মি | 100 |
| 17 | ডিজেল ইঞ্জিন প্রকার | কামিন্স | |
| 18 | রেটেড হর্স পাওয়ার | কিলোওয়াট | 180 |
| 19 | বৈদ্যুতিক ব্যবস্থা | ভোল্ট | 24 |
| 20 | কম্প্রেসার টাইপ | ঘূর্ণমান স্ক্রু / চলমান | |
| 21 | চাপ প্রয়োজন | এমপিএ | ১.০৫—৪.৫ |
| 22 | বায়ু খরচ | m³/মিনিট | 16-60 |
| 23 | নেট ওজন | টি | 13 |
| 24 | শিপিং দৈর্ঘ্য | মিমি | 7550 |
| 25 | শিপিং প্রস্থ | মিমি | 2260 |
| 26 | শিপিং উচ্চতা | মিমি | 2700 |
| 27 | গ্রাউন্ড ক্লিয়ারেন্স | মিমি | 300 |
| 28 | প্রবাহের আয়তন | মিমি | 20 |
বৈশিষ্ট্য
1: ডিজেল ইঞ্জিন মাউন্ট করা হাইড্রোলিক সিস্টেম, সমস্ত সিস্টেমের মধ্যে হাঁটা, ঘূর্ণন, ফিড, উত্তোলন, পা, উত্তোলন, ক্ষতিপূরণ সিস্টেম, রড পরিবর্তন জলবাহী।
2: রিভার্স সার্কুলেশন সিস্টেম DTH প্রযুক্তির সাথে একত্রে কাজ করে, এয়ার কম্প্রেসার প্রভাইজ প্রেসড এয়ার প্রভাব এবং ধুলো সংগ্রহের জন্য।
3. কাজ করার সময়, বিপরীত সঞ্চালন হাতুড়ি ব্যবহার করুন, ডাবল টিউব, চাপা বাতাস দুটি টিউবের মধ্যে প্রবেশ করুন এবং ভিতরের টিউব থেকে ধুলো আউট করুন।
4. এছাড়াও এটি ইতিবাচক প্রচলন স্বাভাবিক তুরপুন টুল ব্যবহার উপলব্ধ.
5. ফিড সিস্টেম, গাইড(মাস্ট), রোটারি হেড, ক্ষতিপূরণ সিস্টেম, সেন্ট্রালাইজার, রড এক্সচেঞ্জ সিস্টেম, উইন্ডিং ইত্যাদি নিয়ে গঠিত ওয়ার্কিং সিস্টেম।
6. অক্ষ চাপ, ফিড গতি, ঘূর্ণমান গতি নিয়মিত.
7. হাঁটার সিস্টেম হল একটি স্ব-হাঁটার সিস্টেম, যা চলাফেরার জন্য সুবিধাজনক, যা চারটি হাইড্রোলিক পা ইনস্টল করতে পারে, যখন ট্রাকে লোড হয়, এটি হাইকিংয়ের প্রয়োজন নেই, এটি সরাসরি ট্রাকে লোড করতে পারে।
8. কাজ করার সময় ড্রিলিং এর ভারসাম্য বজায় রাখার জন্য চারটি হাইড্রোলিক লেগ ব্যবহার।
9. সাব উইন্ডিং Max.1ton ড্রিলিং টুল উত্তোলন করতে পারে, এটি রড পরিবর্তন করতেও সাহায্য করতে পারে।
10. গাইড(মাস্ট) 45°-90° এ কাজ করতে পারে, গাইডের একটি এক্সটেনশন সিস্টেম আছে, যা নিশ্চিত করে যে গাইডটি ড্রিলিং পৃষ্ঠের দিকে যেতে পারে, গাইডের ভারসাম্য বজায় রাখতে।
11. গ্রেডিয়েন্টার, কোণ লেবেল এবং গর্তের নির্ভুলতা নিশ্চিত করতে সেন্ট্রালাইজার।
12. এয়ার সিস্টেমে একটি বিশেষ তৈলাক্তকরণ ব্যবস্থা আছে যা হাতুড়িকে তৈলাক্তকরণের জন্য পরিষেবা জীবন প্রসারিত করতে পারে।
