পণ্যের বিবরণ:
|
| মডেল নম্বার: | কোর ব্যারেল পিকিউ হেড | টাইপ: | ডাবল কোর ব্যারেল |
|---|---|---|---|
| স্ট্যান্ডার্ড: | AQ BQ NQ HQ PQ | পণ্যের নাম: | কোর ব্যারেল সমাবেশ |
| আবেদন: | তারের লাইন কোর তুরপুন | রঙ: | কালো |
| প্যাকেজ: | কাঠের বাক্স প্যাকেজ | সিরিজ: | DCDMA তারের লাইন Q সিরিজ |
| ওজন: | 13.70 কেজি | ব্যাস: | BC NC HC PC BC3 NC3 HC3 PC3 T সিরিজ |
| দৈর্ঘ্য: | 1.5 মি, 3 মি | ||
| লক্ষণীয় করা: | পিকিউ হেড ওয়্যারলাইন কোর ব্যারেল,1.5 মিটার ওয়্যারলাইন কোর ব্যারেল,পিকিউ হেড কোর ব্যারেল সমাবেশ |
||
গভীর শিলা পাথর কূপ গর্ত ভূতাত্ত্বিক কোর ড্রিলিং এবং বিরক্তিকর সরঞ্জাম - স্ট্যান্ডার্ড ওয়্যারলাইন কোর ব্যারেল
ডিপ রক স্টোনস ওয়েল হোল জিওলজিক্যাল কোর ড্রিলিং এবং বোরিং ইকুইপমেন্ট স্ট্যান্ডার্ড ওয়্যারলাইন কোর ব্যারেল এবং Pq/hq/nq/bq এর ওভারশট
>> ভূমিকা

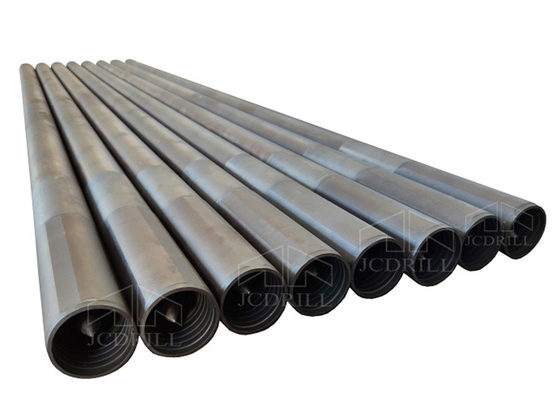

একটি ওয়্যারলাইন কোরিং সিস্টেমের মধ্যে রয়েছে কোর ব্যারেল অ্যাসেম্বলি এবং ওভারশট অ্যাসেম্বলি। কোর ব্যারেল অ্যাসেম্বলিটি ভিতরের টিউব গ্রুপ এবং বাইরের টিউব গ্রুপের সমন্বয়ে গঠিত। ভিতরের এবং বাইরের টিউবের মান দৈর্ঘ্য 1.5 মিটার এবং 3 মিটার।

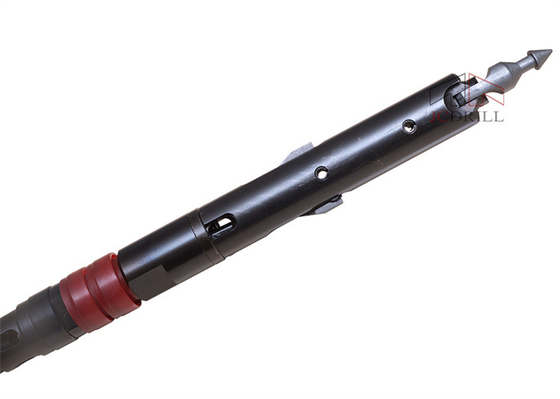

হেড অ্যাসেম্বলি প্রদান করে: ভিতরের টিউব অ্যাসেম্বলির সন্নিবেশ এবং পুনরুদ্ধারের অনুমতি দেওয়ার জন্য ল্যাচিং এবং পিভটিং স্পিয়ারপয়েন্ট মেকানিজম, একটি বিয়ারিং অ্যাসেম্বলি যাতে ভিতরের টিউব স্থির থাকে এবং ড্রিলিং করার সময় নমুনা ক্ষতি এড়াতে, তরল চাপ অপারেটিং ইঙ্গিত এবং তরল নিয়ন্ত্রণ ভালভ।
সমস্ত হেড অ্যাসেম্বলিতে একটি শাট অফ ভালভ অ্যাসেম্বলি রয়েছে যা ড্রিল অপারেটরকে একটি তরল চাপ সংকেত প্রদান করে যখন ভালভের সদস্যরা সংকুচিত হয়, যা একটি পূর্ণ বা অবরুদ্ধ অভ্যন্তরীণ নল নির্দেশ করে।
কোর ব্যারেল অ্যাসেম্বলিটি ভিতরের-টিউব গ্রুপ এবং বাইরের-টিউব গ্রুপের সমন্বয়ে গঠিত। ভিতরের-টিউব গ্রুপটি গঠিত:হেড অ্যাসেম্বলি, ইনার টিউব, কোর লিফটার কেস, কোর লিফটার, স্টপ রিং।
অভ্যন্তরীণ-টিউব গ্রুপ ড্রিলিং প্রক্রিয়া চলাকালীন মূল নমুনা সংগ্রহ করে এবং বাইরের-টিউব গ্রুপ থেকে স্বাধীন।বাইরের-টিউব গ্রুপটি মূল ব্যারেল উপাদানগুলির অবশিষ্টাংশ নিয়ে গঠিত:
লকিং কাপলিং, অ্যাডাপ্টার কাপলিং, বাইরের টিউব।
বাইরের-টিউব গ্রুপটি সর্বদা গর্তের নীচে থাকে এবং ড্রিলিং প্রক্রিয়া চলাকালীন অভ্যন্তরীণ-টিউব গ্রুপটি রাখে।
| আইডি# | আইটেম | বর্ণনা | ইউনিট | ওজন (কেজি) |
| AQ | ||||
| 1-11 | 3 মি কোর ব্যারেল | SZJ-AQ-3000 | সেট | 24.27 |
| 1-11 | 1.5 মি কোর ব্যারেল | SZJ-AQ-1500 | সেট | 15.29 |
| বিকিউ | ||||
| 1-11 | 3 মি কোর ব্যারেল | SZJ-BQ-3000 | সেট | 40.45 |
| 1-11 | 1.5 মি কোর ব্যারেল | SZJ-BQ-1500 | সেট | ২৫.৪৯ |
| NQ | ||||
| 1-11 | 3 মি কোর ব্যারেল | SZJ-NQ-3000 | সেট | 64.88 |
| 1-11 | 1.5 মি কোর ব্যারেল | SZJ-NQ-1500 | সেট | 47.31 |
| সদর দপ্তর | ||||
| 1-11 | 3 মি কোর ব্যারেল | SZJ-HQ-3000 | সেট | 98.30 |
| 1-11 | 1.5 মি কোর ব্যারেল | SZJ-HQ-1500 | সেট | 67.53 |
| পিকিউ | ||||
| 1-11 | 3 মি কোর ব্যারেল | SZJ-PQ-3000 | সেট | 142.50 |
| 1-11 | 1.5 মি কোর ব্যারেল | SZJ-PQ-1500 | সেট | 100.29 |
| ডবল টিউব পৃষ্ঠ | ||||
| আকার (পৃষ্ঠ অন্বেষণ ড্রিল) | মেট্রিক সিস্টেম (মিমি) | ইম্পেরিয়াল সিস্টেম (এ) | ||
| গর্তের ব্যাস | মূল ব্যাস | গর্তের ব্যাস | মূল ব্যাস | |
| বিকিউ | 60 | 36.4 | 2.36 | 1.43 |
| NQ | 75.7 | 47.6 | 2.98 | 1.88 |
| সদর দপ্তর | 96.1 | 63.5 | 3.78 | 2.5 |
| পিকিউ | 122.7 | 85 | 4.83 | ৩.৩৪ |
| ট্রিপল টিউব পৃষ্ঠ | ||||
| NQ3 | 75.7 | 45 | 2.98 | 1.78 |
| HQ3 | 96.1 | 61.1 | 3.78 | 2.41 |
| PQ3 | 122.7 | 83 | 4.83 | 3.27 |
>> পিকিউ হেড অ্যাসেম্বলি স্ট্রাকচার ডায়াগ্রাম
| আইডি# | আইটেম | বর্ণনা | ইউনিট | ওজন (কেজি) |
| 1-25 | প্রধান সমাবেশ | PQ-TKZC | সেট | 23.00 |
| 1 | বর্শা | PQ-TK-LMT | পিসি | 1.68 |
| 2 | Detent বসন্ত | PQ-TK-DWTH | পিসি | 0.01 |
| 3 | ডিটেন্ট পিন | PQ-TK-DWX | পিসি | ০.০৭ |
| 4 | স্পিয়ারহেড পয়েন্ট বেস | PQ-TK-MTZ | পিসি | 1.89 |
| 5 | ল্যাচ প্রত্যাহার কেস | PQ-TK-HSG | পিসি | ৩.৪২ |
| 6 | স্পিরিং এর পিন | TXX-18*55 | পিসি | 0.05 |
| 7 | স্প্রিং পিন (2) | TXX-18*72 | গ্রুপ | 0.12 |
| 8 | ল্যাচ স্প্রিং | PQ-TK-ZH | পিসি | 0.02 |
| 9 | ল্যাচ (2) | PQ-TK-TKB | জোড়া | 0.66 |
| 10 | স্প্রিং পিন (2) | TXX-13*60 | গ্রুপ | 0.06 |
| 11 | স্পিরিং এর পিন | TXX-13*75 | পিসি | 0.03 |
| 12 | ল্যাচ বেস | PQ-TK-TKZ | পিসি | 0.24 |
| 13 | আপার ল্যাচ বডি | PQ-TK-TKJ | পিসি | ৫.৪৫ |
| 14 | অবতরণ কাঁধ | PQ-TK-XGH | পিসি | 0.39 |
| 15 | বৃত্তাকার | KYDQ-85 | পিসি | 0.02 |
| 16 | স্টোভার লক বাদাম | PQ-TK-TJLM | পিসি | 0.53 |
| 17 | টাকু | PQ-TK-ZZ | পিসি | 3.88 |
| 18A | বন্ধ বন্ধ ভালভ হার্ড | PQ-TK-FP | পিসি | 0.1 |
| 18 খ | বন্ধ বন্ধ ভালভ নরম | PQ-TK-FP-H | পিসি | 0.1 |
| 19 | ওয়াশার সামঞ্জস্য করা (2) | PQ-TK-JGD | গ্রুপ | 0.3 |
| 20A | ভারবহন | ZC-52209 | পিসি | 0.59 |
| 20B | অভ্যন্তরীণ রিং (2) | PQ-TK-ZCNT | গ্রুপ | 0.34 |
| 21 | টাকু বুশিং | PQ-TK-ZCZ | পিসি | 2.65 |
| 22 | ভারবহন | ZC-51207 | পিসি | 0.21 |
| 23 | কম্প্রেশন বসন্ত | PQ-TK-ZZTH | পিসি | 0.83 |
| 24 | তালা বাদাম | ZSLM-M30 | পিসি | 0.25 |
| 25 | ভিতরের টিউব ক্যাপ সমাবেশ | PQ-TK-NGJTZC | পিসি | 5.54 |
| 25A | ভিতরের টিউব ক্যাপ | PQ-TK-NGJT | পিসি | ৫.০৭ |
| 25B | গ্রীস ফিটিং | ZYZ-M10*1 | পিসি | 0.01 |
| 25C | বল(2) | GQ-22 | পিসি | 0.04 |
| 25D | ভালভ বডি পরীক্ষা করুন | PQ-TK-FYG | পিসি | 0.42 |
