পণ্যের বিবরণ:
|
মডেল নম্বার: | 1 ২ ইঞ্চি | ড্রিল রক কঠোরতা: | F=6-20 |
---|---|---|---|
প্রসেসিং টাইপ: | জোড়দার করা | ব্যবহার: | তেলক্ষেত্র, প্রাকৃতিক গ্যাস, মাইনিং ড্রলিং, ওয়াটার ওয়েল |
উপাদান: | ডায়মন্ড অ্যান্টি-ঘষিয়া তুলিয়া ফেলিতে সক্ষম স্তর সহ TC | ভারবহন: | সিল করা জার্নাল বিয়ারিং |
প্যাকেজ: | শক্ত কাগজ এবং কাঠের কেস | দাঁতের ধরন: | দাঁত ঢোকান |
লক্ষণীয় করা: | 6 মিমি ডিআরটি রিভার্স সার্কুলেশন ড্রিল বিট,ইঞ্চি ডিআরটি রিভার্স সার্কুলেশন ড্রিল বিট,ওয়াটার ওয়েলস আরসি ড্রিল বিট |

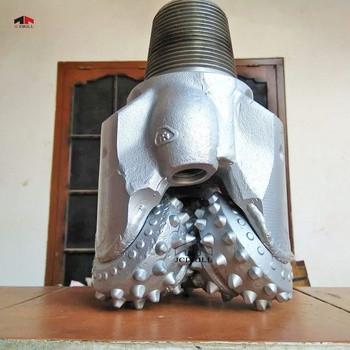

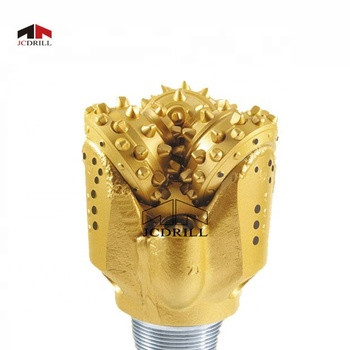

ডিআরটি রিভার্স সার্কুলেশন ড্রিল বিট 6 মিমি 12 মিমি ড্রিল বিট পানির কূপের জন্য আইচ
ভূমিকা
Tricone বিট গঠন
স্টিল টুথ ট্রিকোন বিট এবং টিসিআই ট্রিকোন বিট
1- বিয়ারিং স্ট্রাকচার
বিট বিয়ারিং তিন ধরনের আছে: রোলিং বিয়ারিং, স্লাইডিং বিয়ারিং, স্লাইডিং বিয়ারিং সার্ক্লিপ।সার্ক্লিপ স্লাইডিং বিয়ারিং প্রধানত বিদেশী নির্মাতাদের জন্য TCI ট্রাইকোন বিট বহনকারী পণ্য, সর্বাধিক শুধুমাত্র রোলিং বিয়ারিং এবং স্লাইডিং বিয়ারিং।
2- কাটিং স্ট্রাকচার, শঙ্কু এবং দাঁত
শঙ্কু একটি শঙ্কু, একক শঙ্কু এবং শঙ্কু দুটিতে বিভক্ত।একক শঙ্কু প্রধান শঙ্কু এবং পিছনের উপাদান নিয়ে গঠিত, বিশুদ্ধ ঘূর্ণায়মান আন্দোলনের জন্য কূপের নীচে একক শঙ্কু, ড্রিলিং কঠিন গঠনের জন্য উপযুক্ত;জটিল শঙ্কুতে প্রধান শঙ্কু, পাশের শঙ্কু এবং পিছনের শঙ্কুটি তিনটি অংশ নিয়ে গঠিত, কূপের নীচের শঙ্কুটি ঘূর্ণায়মান ছাড়াও কাজ করে, স্লাইডিং তৈরি করে, নরম স্তর তুরপুনের জন্য উপযুক্ত।
হার্ড অ্যালয় গিয়ারে 10টি বৈচিত্র্য রয়েছে, যেমন গোলাকার, শঙ্কুযুক্ত, কীলক আকৃতির, চামচ, চামচ আকৃতির, শঙ্কু শীর্ষ চামচ আকৃতির, ফ্ল্যাট আকৃতির, শঙ্কুযুক্ত কীলকের আকৃতি, বিভিন্ন লিথোলজি গঠন, বিট দাঁতের আকৃতির পাথর ভাঙার প্রক্রিয়া ভিন্ন। , ভিন্ন।এক ধরনের ড্রিল প্রায়ই দাঁত নয়।
স্টিলের দাঁতের আকৃতি কীলকের আকৃতির, ড্রিল গেজকে শক্তিশালী করার জন্য, দাঁতের বাইরের সারিগুলি প্রায়শই "T", "L", "II" তে ডিজাইন করা হয়;ড্রিল বিট কাটিয়ে ওঠার জন্য ভাঙা স্তরের ত্রুটিগুলি পরিধান করা সহজ, দাঁতের মুখ এবং পিছনের শঙ্কুতে ঢালাই পরিধান-প্রতিরোধী উপাদান প্রয়োজন।
দাঁতের আকৃতি, আকার, সংখ্যা, দৈর্ঘ্য গঠনের কঠোরতার উপর নির্ভর করে, গঠন নরম, বড়, ধারালো দাঁত, কম;বিপরীতভাবে, আরো শক্ত দাঁত গঠন, ছোট, খাটো, আরো সংখ্যা.
3- তেল চাপ ক্ষতিপূরণ সিস্টেম
ডিভাইসটিতে একটি বিয়ারিং রিং, তেলের থলি, সুরক্ষা কাপ, গ্রন্থি, প্লাগ, যখন রিং অংশ থাকে।এর ভূমিকা হল TCI Tricone বিটের ভারসাম্যের ভিতরে এবং বাইরের ভারসাম্যের মধ্যে ভারবহন চেম্বারের চাপের পার্থক্য, যাতে ছোট চাপের পার্থক্যে বিয়ারিং সিলিং রিং দীর্ঘ সময়ের জন্য কাজ করে, ভারবহন গহ্বরে ড্রিলিং তরল প্রতিরোধ করে এবং লুব্রিকেটিং এর ফুটো এড়াতে পারে। গ্রীস, এবং ভারবহন গহ্বর পর্যাপ্ত গ্রীস সঞ্চয় ক্রমাগত যোগ, ভাল sealing অবস্থা এবং তৈলাক্তকরণ অবস্থায় বিট.
4- বিট অগ্রভাগ
সমস্যা সমাধান করার জন্য সময়মত ভাল কাটা নীচে থেকে ছুটে আসা, নীচে পরিষ্কার বজায় রাখার জন্য, এমনকি একটি উচ্চ গতির জেট দিয়ে শিলা এবং উদ্দেশ্য, মানুষ নকশা এবং অগ্রভাগ ইনস্টলেশন.
অগ্রভাগটি হার্ড অ্যালয় প্রসেসিং দিয়ে তৈরি, সাধারণত ব্যবহৃত অগ্রভাগের তিনটি প্রধান মডেল রয়েছে, স্ট্যান্ডার্ড টাইপ, কভার টাইপ এবং মাইক্রো লং নোজল, অন্যটি স্পন্দিত অগ্রভাগ, তির্যক অগ্রভাগ, বর্ধিত অগ্রভাগ ইত্যাদি।
ট্রাইকোন বিটের প্রয়োগ
TCI বিট সিরিজ:
1. নরম গঠন TCI ট্রাইকোন বিট:
নরম গঠনের TCI ট্রাইকোন বিটগুলি কম কম্প্রেসিভ শক্তি, খুব নরম গঠনগুলি ড্রিল করতে ব্যবহৃত হয়।এই বিটটি বৃহৎ ব্যাস এবং উচ্চ অভিক্ষেপের শঙ্কু এবং চিজেল টংস্টেন কার্বাইড সন্নিবেশ উভয়ের ব্যবহারের জন্য সর্বাধিক করা হয়েছে।এই কাটিয়া কাঠামো নকশা, সর্বোচ্চ শঙ্কু অফসেট সঙ্গে মিলিত, উচ্চ বিট অনুপ্রবেশ হার ফলাফল.কাটার সারিগুলির গভীর অন্তর্বর্তী আঠালো গঠনে বিট বেইলিং প্রতিরোধ করে।
2. মাঝারি গঠন TCI ট্রাইকোন বিট:
মাঝারি গঠনের TCI ট্রাইকোন বিটগুলি হিলের সারি এবং ভিতরের সারিতে আক্রমনাত্মক চিজেল টাংস্টেন কার্বাইড সন্নিবেশের বৈশিষ্ট্য রয়েছে।এই নকশা একটি দ্রুত ড্রিলিং হার এবং যোগ করা হয় কাটিং গঠন স্থায়িত্ব মাঝারি থেকে মাঝারি হার্ড mations জন্য.এইচএসএন রাবার ও-রিং ভারবহন স্থায়িত্বের জন্য পর্যাপ্ত সিলিং প্রদান করে।
3. শক্ত গঠন TCI ট্রাইকোন বিট:
হার্ড ফর্মেশন TCI ট্রাইকোন বিটগুলি হার্ড এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম গঠনগুলি ড্রিল করতে ব্যবহার করা যেতে পারে।বিট গেজের ক্ষতি রোধ করতে বাইরের সারিগুলিতে পরিধান প্রতিরোধের টংস্টেন কার্বাইড সন্নিবেশ ব্যবহার করা হয়।কাটার স্থায়িত্ব এবং দীর্ঘ জীবন প্রদানের জন্য সর্বাধিক সংখ্যক অর্ধগোলাকার আকৃতির সন্নিবেশ সমস্ত সারিতে ব্যবহার করা হয়।
4. মাঝারি শক্ত গঠন TCI ট্রাইকোন বিট:
মাঝারি শক্ত গঠনের TCI ট্রাইকোন বিটগুলি হিলের সারিতে শক্ত চিজেল টাংস্টেন কার্বাইড সন্নিবেশ এবং ভিতরের সারিতে শঙ্কুযুক্ত বৈশিষ্ট্যযুক্ত।এই নকশা একটি দ্রুত তুরপুন হার প্রদান করে এবং মাঝারি থেকে মাঝারি হার্ড গঠনে কাটিং গঠন স্থায়িত্ব যোগ করে।এইচএসএন রাবার ও-রিং ভারবহন স্থায়িত্বের জন্য পর্যাপ্ত সিলিং প্রদান করে।
ইস্পাত দাঁত বিট সিরিজ:
1.নরম গঠনের দাঁতের বিট:
নরম গঠনের দাঁতের বিটগুলি কম কম্প্রেসিভ শক্তি, নরম গঠনগুলি ড্রিল করতে ব্যবহৃত হয়।দীর্ঘ প্রজেকশন দাঁতের দৈর্ঘ্য উচ্চ অফসেট শঙ্কুতে ব্যবহার করা হয় যাতে সম্ভাব্য সর্বাধিক অনুপ্রবেশের হার দেওয়া হয়।পরিধান প্রতিরোধের হার্ড ফেসিং দাঁত পরিধান নিয়ন্ত্রণ ব্যবহার করা হয়.নরমতম বিট টাইপগুলিতে এই শক্ত মুখটি সম্পূর্ণরূপে বিট দাঁতগুলিকে ঢেকে দেয়।
2.মাঝারি শক্ত গঠন দাঁতের বিট:
মাঝারি শক্ত গঠনের দাঁতের বিটগুলি উচ্চ কম্প্রেসিভ শক্তি, মাঝারি শক্ত গঠনগুলি ড্রিল করতে ব্যবহৃত হয়।এই সিরিজের বিট ডিজাইনে ক্রেস্টের দৈর্ঘ্য হ্রাস সহ অঙ্কুর প্রজেকশন দাঁত ব্যবহার করা হয়।দাঁত পরিধান কমাতে টেকসই হার্ড ফেসিং প্রয়োগ করা হয়।
প্রধান বৈশিষ্ট্য
1. এই ধরনের সিল করা এবং নন-সিল করা টিসিআই ট্রিকোন বিটের কাটিং স্ট্রাকচার:
প্রিমিয়াম টংস্টেন কার্বাইড শক্ত মুখ দিয়ে দাঁতের পরিধান-প্রতিরোধ ক্ষমতা বাড়ানো হয়
ইস্পাত দাঁত বিট জন্য দাঁত পৃষ্ঠতল.
2. এই ধরনের tci ট্রাইকোন রক বিটের গেজ স্ট্রাকচার:
হিলের উপর গেজ ট্রিমার এবং গেজে গেজ সন্নিবেশ সহ একাধিক গেজ সুরক্ষা
শঙ্কুর পৃষ্ঠ, টংস্টেন কার্বাইড সন্নিবেশ এবং শার্টটেলের শক্ত মুখ
গেজ ধারণ ক্ষমতা এবং ভারবহন জীবন।
3. এই ধরনের টিসিআই ট্রিকোন রক বিটের বিয়ারিং স্ট্রাকচার:
দুটি খোঁচা মুখের সাথে উচ্চ নির্ভুলতা রোলার বিয়ারিং।বল শঙ্কু লক করে।খোঁচা কঠিন মুখ
পরিধান প্রতিরোধী খাদ সঙ্গে.ঘর্ষণ প্রতিরোধের এবং ভারবহন এর খিঁচুনি প্রতিরোধের উন্নত করা হয়.
স্পেসিফিকেশন
আইএডিসি | WOB | RPM | প্রযোজ্য গঠন |
(কেএন/মিমি) | (আর/মিনিট) | ||
417/437 | 0.35~0.9 | 150~70 | কম কম্প্রেসিভ শক্তি এবং উচ্চ ড্রিলযোগ্যতা সহ খুব নরম গঠন, যেমন কাদামাটি, কাদাপাথর, চক, জিপসাম, লবণ, নরম চুনাপাথর ইত্যাদি। |
447/415/435 | |||
517/527/515 | 0.35~1.0 | 140~60 | কম কম্প্রেসিভ শক্তি এবং উচ্চ ড্রিলযোগ্যতা সহ নরম গঠন, যেমন কাদাপাথর, জিপসাম, লবণ, নরম চুনাপাথর ইত্যাদি। |
537/547/535 | 0.45~1.0 | 120~50 | কম কম্প্রেসিভ শক্তির সাথে নরম থেকে মাঝারি গঠন, যেমন মাঝারি, নরম শেল, মাঝারি নরম চুনাপাথর, মাঝারি নরম বেলেপাথর, শক্ত এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম ইন্টারবেড সহ মাঝারি গঠন ইত্যাদি। |
617/615 | 0.45~1.1 | 90~50 | উচ্চ কম্প্রেস শক্তি সহ মাঝারি শক্ত গঠন, যেমন হার্ড শেল, চুনাপাথর, বেলেপাথর, ডলোমাইট।ইত্যাদি |
637/635 | 0.5~1.2 | 80~40 | উচ্চ কম্প্রেসিভ শক্তি সহ শক্ত গঠন, যেমন বেলেপাথর, চুনাপাথর, ডলোমাইট, শক্ত জিপসাম, মার্বেল ইত্যাদি। |
দ্রষ্টব্য: উপরের টেবিলে WOB এবং RPM-এর উপরের সীমাগুলি একসাথে ব্যবহার করা উচিত নয়। |
