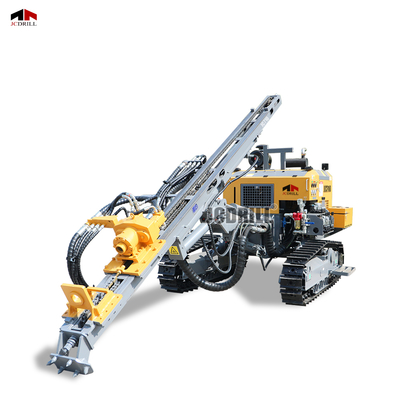

দ্বৈত মোটর কমপ্যাক্ট সাইজের ডিটিএইচ নিউম্যাটিক ড্রিলিং রিগ ক্রলার মাউন্টেড ড্রিলিং রিগ সম্পূর্ণ হাইড্রোলিক

>> পণ্যের বর্ণনা

JC710 কম্প্যাক্ট ডিজাইন, দক্ষ শক্তি সংক্রমণ, এবং স্থিতিশীল গর্ত গঠন কর্মক্ষমতা একটি সুষম সমন্বয় প্রস্তাব। এটি বিশেষ করে ঢাল নোঙ্গর যেমন অ্যাপ্লিকেশন জন্য উপযুক্ত,ভূতাত্ত্বিক কূপ, এবং শহুরে ভিত্তি প্রকল্প যেখানে স্থান সীমিত এবং নমনীয়তা অপরিহার্য। JC710 একটি গর্ত ব্যাসার্ধ পরিসীমা φ90-152mm সঙ্গে 30m পর্যন্ত ড্রিল গভীরতা সমর্থন করে,অগভীর হার্ড রক অনুপ্রবেশের জন্য আদর্শসিস্টেমটি একটি φ64 মিমি × 3000 মিমি ড্রিল রড ব্যবহার করে এবং 3 "এবং 4" ডিটিএইচ হ্যামার উভয়ই সামঞ্জস্য করে, যা বিভিন্ন ভূতাত্ত্বিক অবস্থার জন্য নমনীয় কনফিগারেশন সক্ষম করে।ঘূর্ণন সিস্টেম 2400N · m এর সর্বোচ্চ টর্ক এবং 150rpm পর্যন্ত নিয়মিত গতি প্রদান করে, বিভিন্ন স্তর জুড়ে স্থিতিশীল ঘূর্ণন নিশ্চিত করে। ফিড প্রক্রিয়া একটি শক্তিশালী জলবাহী তেল সিলিন্ডার দ্বারা চালিত হয়, 3340 মিমি স্ট্রোক এবং 900 মিমি প্রসারিত,15kN পর্যন্ত ফিড ফোর্স এবং 25kN পর্যন্ত উত্তোলন ক্ষমতা উত্পাদন করে যা পুকুর এবং পাথরের ফ্রেকড ফর্মেশনে নিয়ন্ত্রণ বজায় রাখতে সক্ষম করে.
গর্তের ব্যাপ্তিঃ ৯০-১১৫ মিমি
গর্তের গভীরতাঃ ৩০ মিটার
৭৮ কিলোওয়াট ইউচাই ইঞ্জিন
ইউচাই YCD4T22T-105A ডিজেল ইঞ্জিন দিয়ে সজ্জিত, JC710 তার 70L ট্যাঙ্কের সাথে জ্বালানী দক্ষতা বজায় রেখে নির্ভরযোগ্য আউটপুট নিশ্চিত করে।রিংটি 9-15 মি 3 / মিনিট সরবরাহকারী বায়ু সংকোচকারীগুলির সাথে কার্যকরভাবে কাজ করে 0.8-1.6MPa, এটি সাধারণ নিম্ন থেকে মাঝারি চাপ বায়ু সিস্টেমের সাথে সামঞ্জস্যপূর্ণ করে তোলে। মাত্র 4.6tons এর মোট ওজন এবং 5550 × 2050 × 2600mm এর পরিবহন মাত্রার সাথে,JC710 চমৎকার পরিবহনযোগ্যতা প্রদান করেএর 35° আরোহণের ক্ষমতা এবং 450mm স্থল দূরত্ব বিশেষ করে শক্ত বা ঢালযুক্ত কাজের সাইটগুলিতে উচ্চতর অফ-রোড পারফরম্যান্স প্রদান করে।অপশনাল লিঞ্চ ইন্টিগ্রেশন এবং স্বজ্ঞাত নিয়ন্ত্রণ বিন্যাস তার অপারেশন নমনীয়তা বৃদ্ধি.

>> প্যারামিটার

>> বৈশিষ্ট্য

>> কন্ট্রোল সিস্টেমঃ পিছনে মাউন্ট করা অপারেটর স্টেশন দক্ষ ফিল্ড অপারেশন জন্য স্বজ্ঞাত বিন্যাস এবং কেন্দ্রীভূত নিয়ন্ত্রণ প্রদান করে।সুসংহত ইন্টারফেস দীর্ঘ কাজের সেশনে নির্ভুলতা বৃদ্ধি করে এবং অপারেটরের ক্লান্তি হ্রাস করে.
>> ইঞ্জিন ও এয়ার সাপ্লাইঃ ৭৮ কিলোওয়াট ইউচাই ডিজেল ইঞ্জিন (মডেল YCD4T22T-105A) দ্বারা চালিত, যা ৯-১৫ m3/min এর বায়ু চাহিদা এবং ১.৬MPa পর্যন্ত চাপের সাথে মিলে যায়,বিভিন্ন ভূখণ্ডে মাঝারি গভীরতার ডিটিএইচ ড্রিলিংয়ের জন্য উপযুক্ত.
>> ড্রিলিং অ্যান্ড রোটেশন ইউনিটঃ 2400 N · m টর্ক এবং 0-150 rpm ঘূর্ণন গতি পর্যন্ত সরবরাহ করে। উভয় 3 "এবং 4" হ্যামার জন্য ডিজাইন করা হয়েছে,সিস্টেম φ90-152 মিমি থেকে গর্ত ব্যাসার্ধে মসৃণ এবং নির্ভরযোগ্য ড্রিলিং নিশ্চিত করে.
>> ফিড মেকানিজমঃ 3340 মিমি স্ট্রোক এবং 15kN থ্রস্ট সহ তেল সিলিন্ডার ফিড স্থিতিশীল অনুপ্রবেশ সরবরাহ করে, যখন 25kN উত্তোলন শক্তি রড হ্যান্ডলিং দক্ষতা উন্নত করে।কম্প্যাক্ট ফিড ডিজাইন সংকুচিত স্থানে দ্রুত পুনরায় অবস্থান সমর্থন করে.
>> গতিশীলতা এবং কাঠামোঃ কম্প্যাক্ট ফ্রেম, 4636 কেজি মোট ওজন এবং 450 মিমি স্থল দূরত্ব অফ-রোড পারফরম্যান্স নিশ্চিত করে। ক্রলার-মাউন্ট করা চ্যাসি 35 ° আরোহণের অনুমতি দেয়,এটি ঢাল নোঙ্গর এবং রুক্ষ অবস্থার জন্য আদর্শ.

>> আবেদন

ঢেউয়ের নজরদারি এবং সমর্থন দেয়ালঃ
ক্রলার চ্যাসি, ৩৫ ডিগ্রি গ্রেডিয়েবিলিটি এবং ৪৫০ মিমি গ্রাউন্ড ক্লিয়ারেন্স জেসি ৭১০ কে খাড়া বা অসমান পৃষ্ঠে শক্তিশালী পারফরম্যান্স করে তোলে।

নগর ফাউন্ডেশন ও মাইক্রোপিল কাজঃ
এর কমপ্যাক্ট আকার (শুধুমাত্র 4.6 টন) এবং 78 কিলোওয়াট ইঞ্জিন ঘন নির্মাণ সাইট, ভূগর্ভস্থ গ্যারেজ, বা বিল্ডিং retrofit প্রকল্পে দক্ষ গর্ত গঠন প্রদান করে।

অগভীর ভূ-তাপীয় ও আবাসিক কুয়োঃ
প্লাগের 3 "এবং 4" হ্যামার এবং বায়ু সংকোচকারী উভয়ই 9 ′′ 15 মি 3 / মিনিট থেকে পরিচালনা করার ক্ষমতা এটিকে জনবহুল অঞ্চলে কম গোলমাল, কম নির্গমন তাপ পাম্প ড্রিলিংয়ের জন্য উপযুক্ত করে তোলে।

>> প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ JC710 এর সর্বাধিক ড্রিলিং গভীরতা এবং ব্যাস কত?
A1: JC710 30 মিটার গভীরতা পর্যন্ত ড্রিল করতে পারে φ90 থেকে 152 মিমি পর্যন্ত borehole ব্যাসার্ধের সাথে। এটি 3 "এবং 4" DTH হ্যামার উভয়ের সাথে সামঞ্জস্যপূর্ণ।

প্রশ্ন ২ঃ JC710 কি ঢেউযুক্ত বা পাহাড়ী ভূখণ্ডের জন্য উপযুক্ত?
উত্তরঃ হ্যাঁ। ৩৫ ডিগ্রি আরোহণের ক্ষমতা, ক্রলার চ্যাসি এবং ৪৫০ মিমি স্থল পরিষ্কারের সাথে, জেসি৭১০ শক্ত বা কমন কাজের সাইটগুলিতে ভাল পারফর্ম করে।

প্রশ্ন ৩ঃ JC710 এর জন্য কোন এয়ার কম্প্রেসার প্রয়োজন?
A3: প্ল্যাটফর্মটি কম থেকে মাঝারি চাপের ডিটিএইচ অ্যাপ্লিকেশনগুলিকে সমর্থন করে, 0.8 MPa এ 915 m3 / মিনিট সরবরাহকারী সংক্ষেপকগুলির সাথে কাজ করে।

প্রশ্ন ৪ঃ শহরাঞ্চলে জেসি৭১০ কিভাবে পরিবহন ও ব্যবহার করা হয়?
A4: মাত্র ৪৬৩৬ কেজি ওজনের এবং ৫৫৫০×২০৫০×২৬০০ মিমি পরিমাপ করে, জেসি৭১০ কন্টেইনারযুক্ত পরিবহন এবং সংকীর্ণ শহুরে রাস্তাগুলির জন্য যথেষ্ট কমপ্যাক্ট।

প্রশ্ন ৫ঃ জিরোথার্মাল ড্রিলিংয়ের জন্য JC710 ব্যবহার করা যেতে পারে?
উত্তরঃ অবশ্যই। জেসি৭১০ অগভীর ভূতাত্ত্বিক কূপের জন্য উপযুক্ত, এটি ৭৮ কিলোওয়াট ইউচাই ইঞ্জিনের সাহায্যে শান্ত, জ্বালানী-নিরাপদ অপারেশন প্রদান করে।
